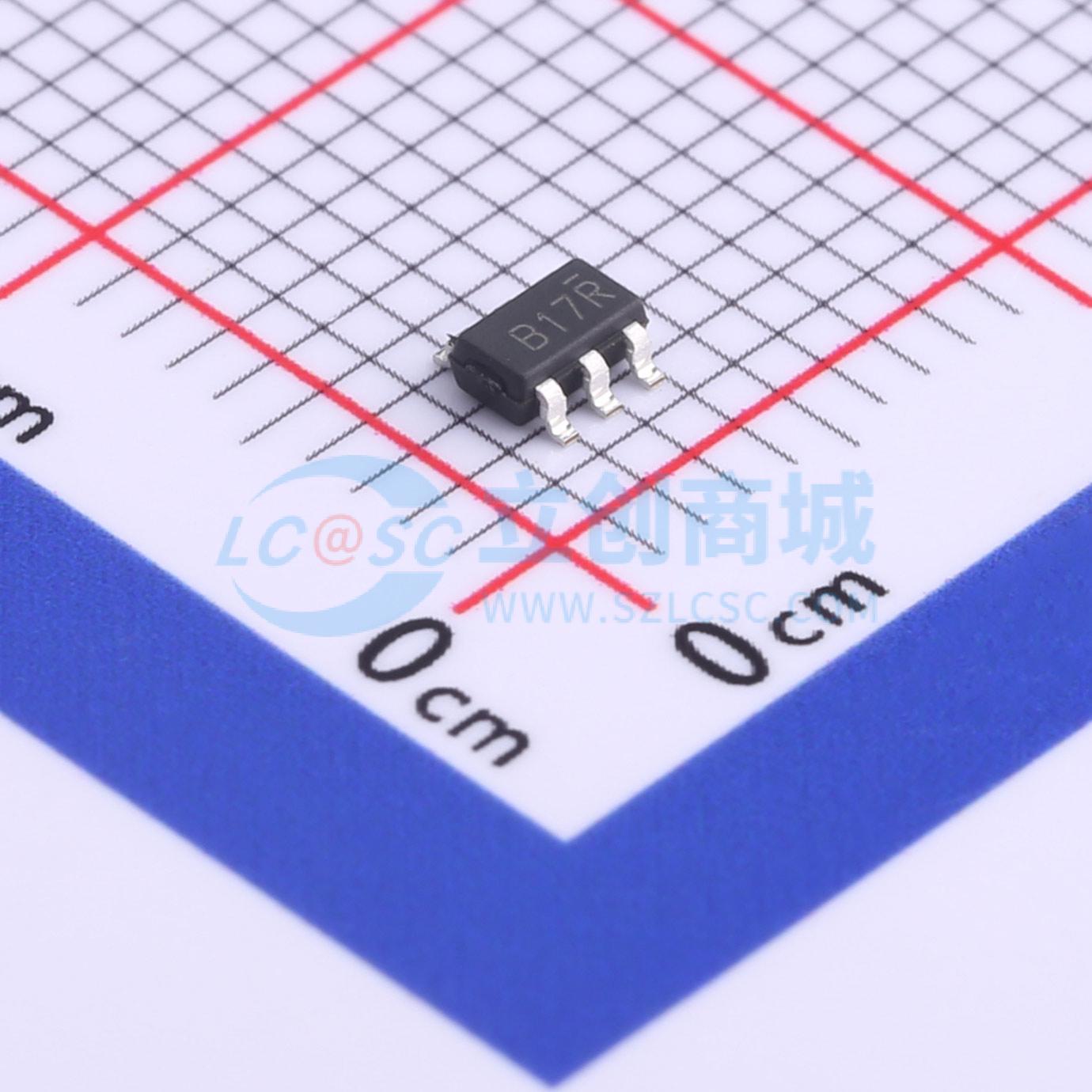

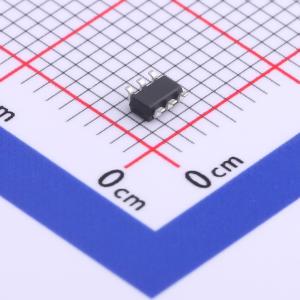

BL8573CB6TR
锂电池充电管理
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 500mA/1.5A Lithium Ion Battery Charge
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8573CB6TR
- 商品编号
- C691892
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6V | |
| 最大充电电流 | 1.5A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 25uA |
商品概述
BL8573 是一款单节、完全集成的恒流 (CC)/恒压 (CV) 锂离子电池充电器。它能够提供高达 1.5A 的充电电流，最终浮充电压精度为 ±1%。BL8573 内置热调节电路，确保其安全运行。无需阻塞二极管或外部电流检测电阻，因此可将基本充电器电路的外部元件减少至两个。BL8573 还能够通过 USB 电源供电运行。
商品特性
- BL8573 是一款单节、完全集成的恒流 (CC)/恒压 (CV) 锂离子电池充电器。其紧凑的封装以及最少的外部元件需求，使 BL8573 非常适合便携式应用。
- BL8573 无需外部检测电阻或阻塞二极管。内置热反馈机制可在高功率运行或环境温度升高时调节充电电流，以控制管芯温度。
- BL8573 具有预充电功能，用于对深度放电的电池进行涓流充电。快速充电电流可通过外部电阻进行编程。一旦电池的充电曲线达到恒压部分，将自动启用恒压调节模式。随后输出电流衰减，当充电电流降至编程值的 1/10 时，充电最终终止。BL8573 会持续监测电池电压，一旦电压降至恒压值以下 150mV，将启动新的充电周期。
- 电源状态会持续受到监测，当 BL8573 检测到输入电源不足时，电池放电电流会自动降至最小值。在关机模式下，BL8573 可将电源电流降至小于 25μA。状态引脚输出逻辑高/低电平，以指示充电状态和电源是否存在。
- 其他特性包括充电电流监测、欠压锁定。
应用领域
- 移动电话
- 个人数字助理 (PDA)
- MP3 播放器
- 充电座和托架
- 蓝牙应用
