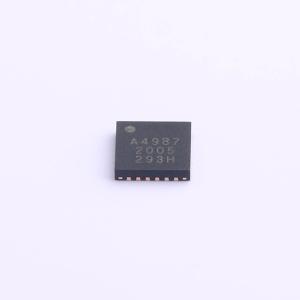

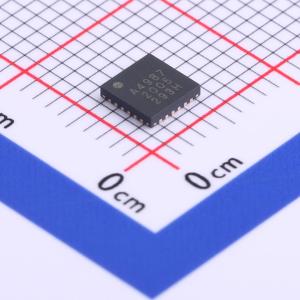

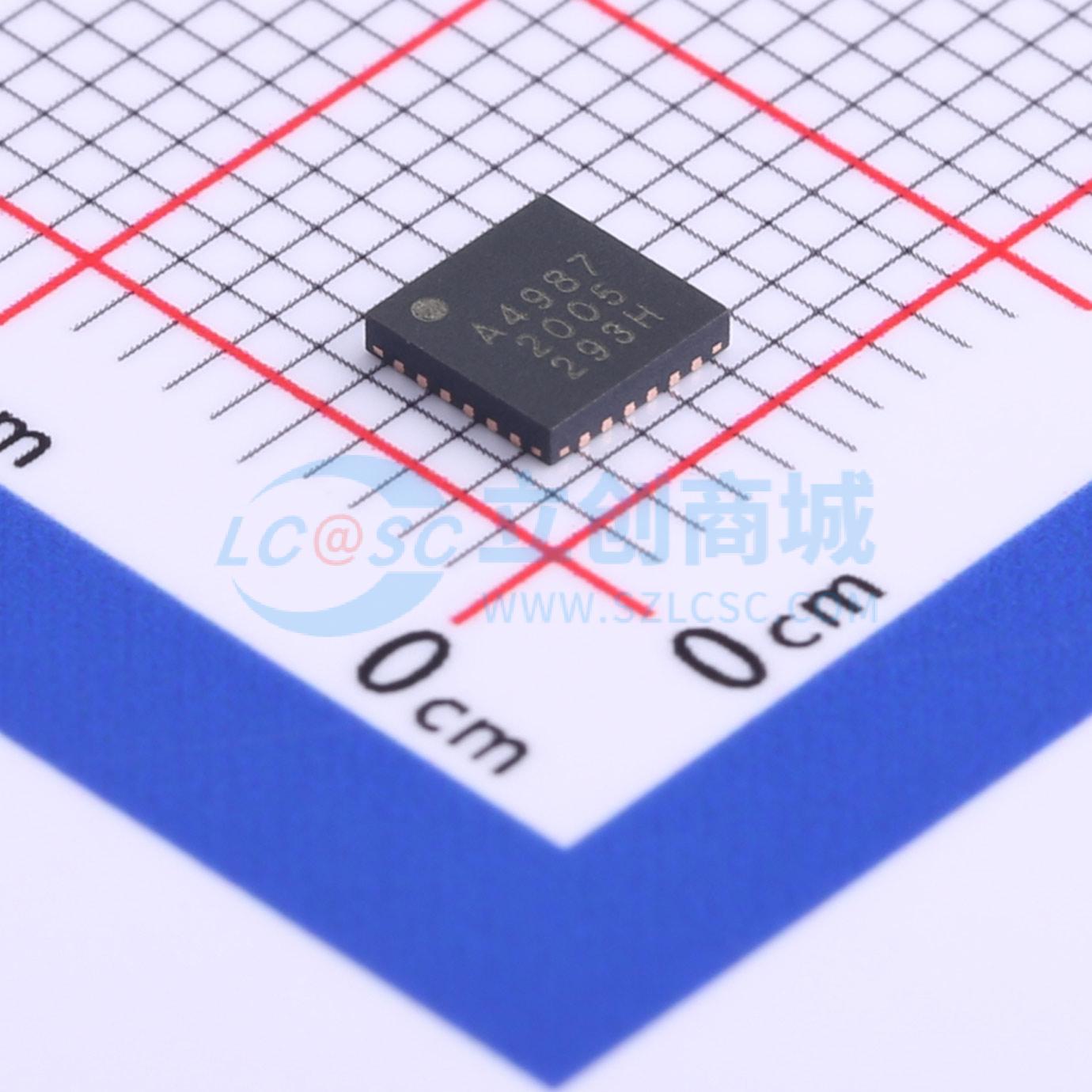

A4987SESTR-T

A4987是一款双DMOS全桥步进电机驱动器，具备并行输入通信和过流保护功能。每个全桥输出的额定电压高达35 V，额定电流为±1 A。A4987包含固定关断时间脉冲宽度调制（PWM）电流调节器，以及2位非线性DAC（数模转换器），可实现对步进电机的整步、半步和四分之一步控制。PWM电流调节器采用专利混合衰减模式，可降低电机可听噪声、提高步进精度并减少功耗。 内部提供同步整流控制电路，以改善PWM操作期间的功耗。 输出端具备负载短路和接地短路保护功能，可防止驱动器及相关电路因过热损坏或产生闪络。其他保护功能包括带迟滞的热关断、欠压锁定（UVLO）和交越电流保护。无需特殊的上电时序。 A4987有两种封装形式，分别为24引脚QFN（ES）和24引脚TSSOP（LP）。两种封装均带有外露散热焊盘，以提高散热性能。24引脚ES封装尺寸为4 mm×4 mm，封装总高度标称值为0.75 mm。24引脚LP封装为TSSOP，引脚间距为0.65，封装总高度≤1.2 mm。两种封装均为无铅（Pb）封装，采用100%雾锡引脚框架电镀工艺。

• 低RDS(ON)输出
• 内部混合电流衰减模式
• 同步整流，低功耗
• 内部欠压锁定（UVLO）
• 交越电流保护
• 3.3 V和5 V兼容逻辑电源
• 薄型QFN和TSSOP封装
• 热关断电路
• 接地短路保护
• 负载短路保护
• 低电流睡眠模式，<10 μA
