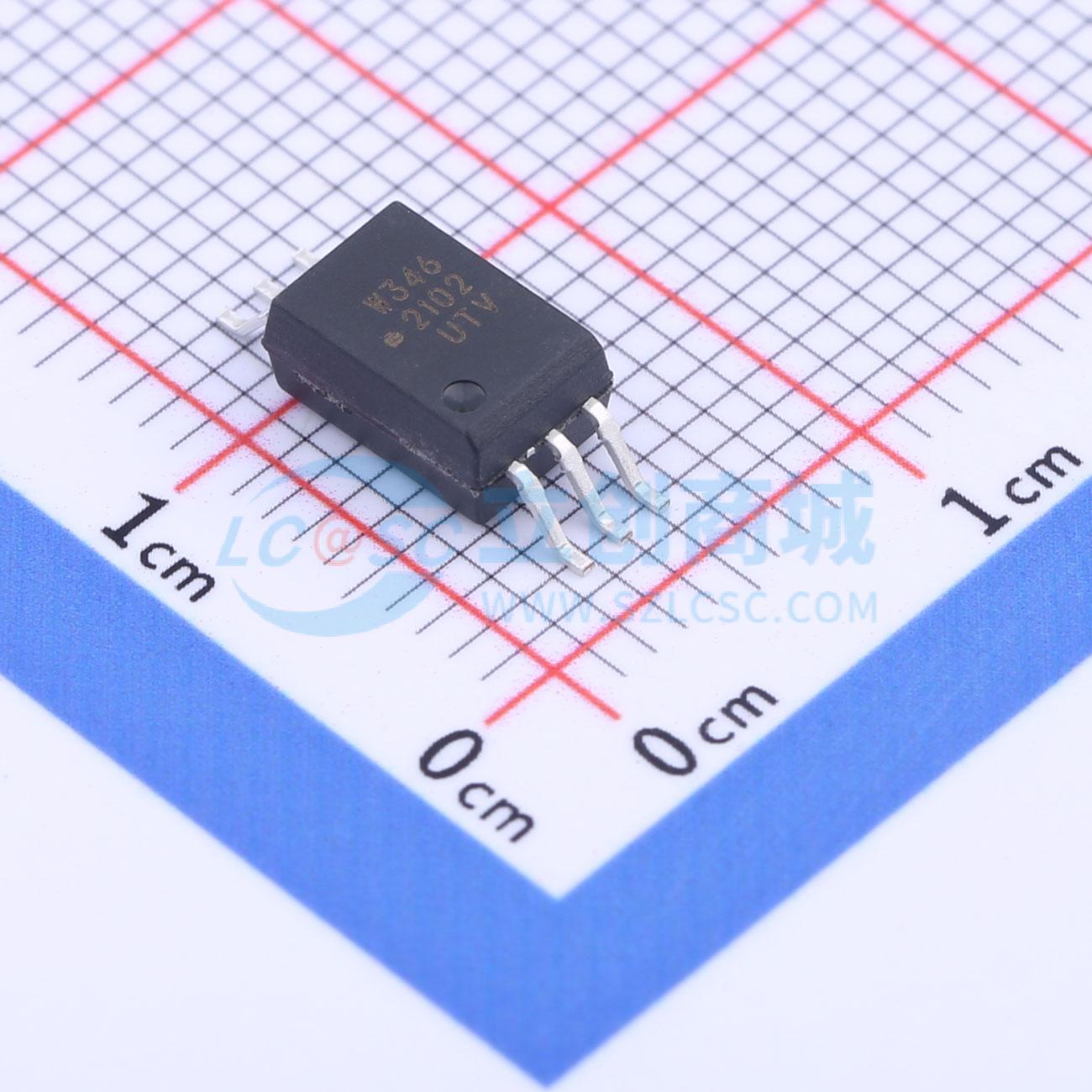

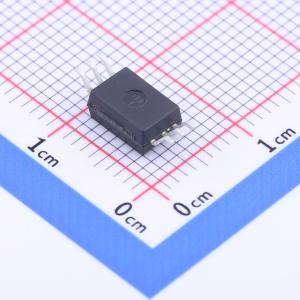

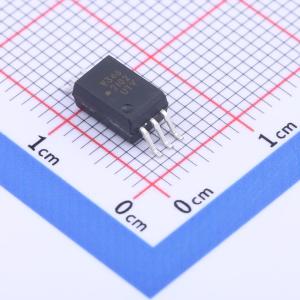

温馨提醒：图片仅供参考，商品以实物为准
ACPL-W346-500E
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - P346/W346包含一个铝镓砷（AlGaAs）发光二极管，该二极管与带有功率输出级的集成电路进行光耦合。这款光耦合器非常适合驱动用于逆变器或AC - DC/DC - DC转换器应用中的功率、氮化镓（GaN）和碳化硅（SiC）MOSFET。输出级的高工作电压范围可提供栅控器件所需的驱动电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W346-500E
- 商品编号
- C691968
- 商品封装
- SOP-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 100kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 120ns | |
| 传播延迟 tpHL | 120ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 550mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 11mA |
