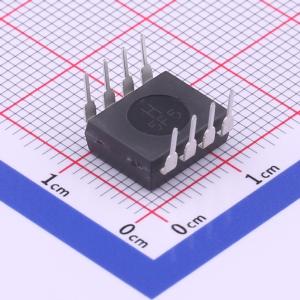

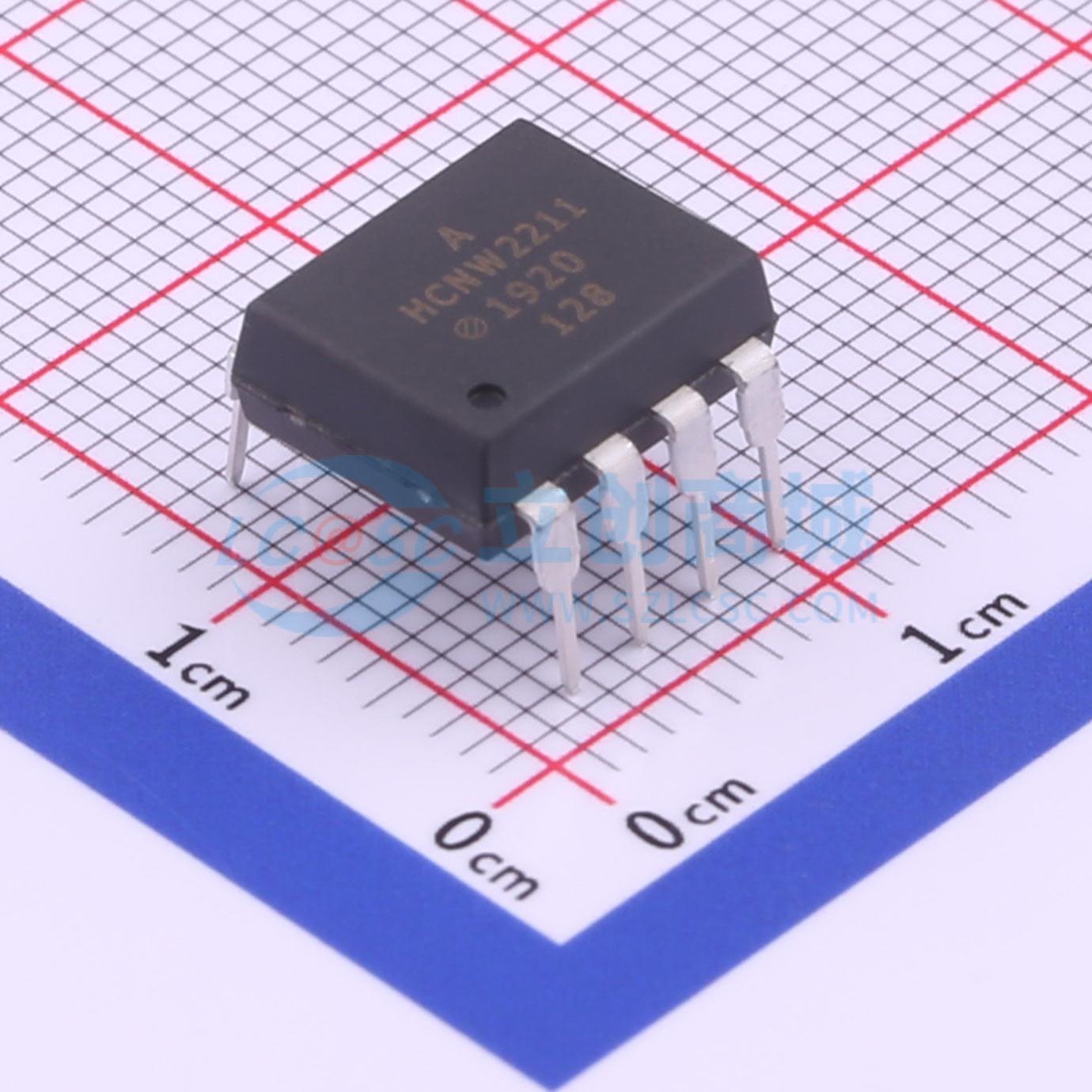

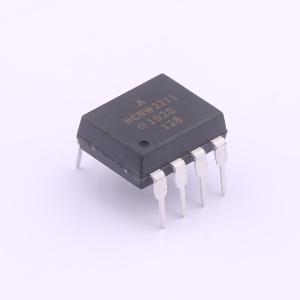

温馨提醒：图片仅供参考，商品以实物为准
HCNW2211-000E
DC输入 1通道 隔离电压(rms):5000V
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW2211-000E
- 商品编号
- C692000
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 5Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.7V |
商品特性
- 宽工作VCC范围：4.5V至20V
- 300 ns传播延迟，保证全温度范围
- 5 Mbd典型信号速率
- 低输入电流（1.6 mA至1.8 mA）
- 磁滞
- 图腾柱输出（无需上拉电阻）
- 提供8引脚DIP、SOIC - 8、宽体封装
- 保证在-40°C至+85°C性能
- 安全认证：
- UL认证 - 3750 Vrms 1分钟（HCNW22XX为5000 Vrms 1分钟），符合UL1577
- CSA批准
- IEC/EN/DIN EN 60747 - 5 - 5批准，VORM = 630 Vpeak（仅HCPL - 2211/2212 Option 060）和VORM = 1414 Vpeak（仅HCNW22XX）
- MIL - PRF - 38534密封版本可用（HCPL - 52XX/62XX）
- HCPL - 2211/12、HCPL0211、HCPL - 2232和HCNW2211有优越的内部屏蔽，保证在1000V共模电压下10 kV/μs的共模瞬态抗扰度
- 10 kV/μs最小共模抑制（CMR），VCm = 1000V（HCPL - 2211/2212/0211/2232，HCNW2211）
应用领域
- 高速逻辑系统隔离
- 计算机外设接口
- 微处理器系统接口
- 接地环路消除
- 脉冲变压器替代
- 高速线路接收器
- 电源控制系统
