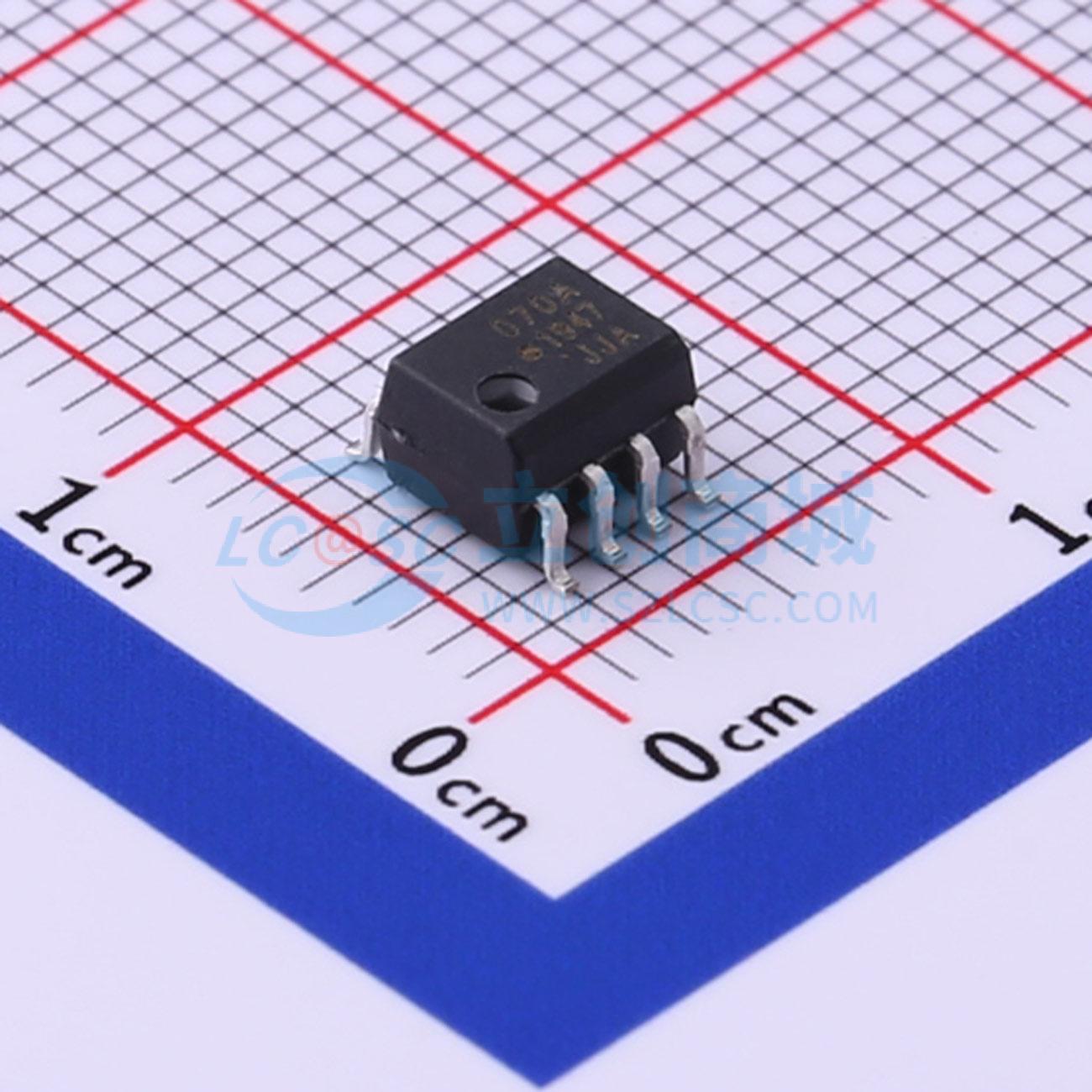

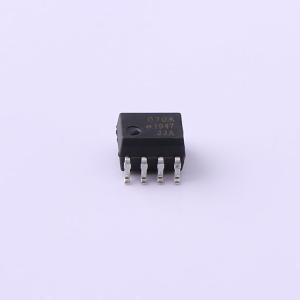

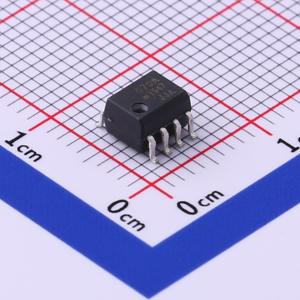

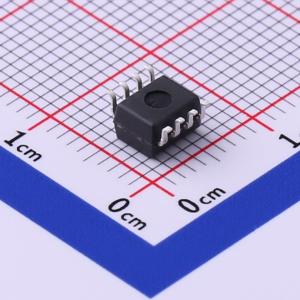

HCPL-070A-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件是低功耗、高增益的单通道和双通道光耦合器。每个通道可以用低至 40μA 的输入电流驱动，典型电流传输比为 3500%。这些高增益耦合器使用 AlGaAs 发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与 TTL 兼容的饱和电压和高速运行
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-070A-500E
- 商品编号
- C692015
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 1.6V~18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| CTR-电流传输比 | 800% | |
| 通道数 | 1 | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟 tpLH | 500us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 500us | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 115mW | |
| 输出电压 | 18V | |
| 正向压降(Vf) | 1.25V | |
| 直流反向耐压(Vr) | 2.5V | |
| 正向电流(If) | 5mA |
应用领域
- 电池供电应用
- ISDN 电话接口
- 逻辑家族之间的接地隔离 – TTL, LSTTL, CMOS, HCMOS, HL-CMOS, LV-HCMOS
- 低输入电流线接收器
- EIA RS-232C 线接收器
- 电话铃声检测器
- 交流线路电压状态指示器 – 低输入功率损耗
- 低功耗系统 – 接地隔离
- 便携式系统 I/O 接口
