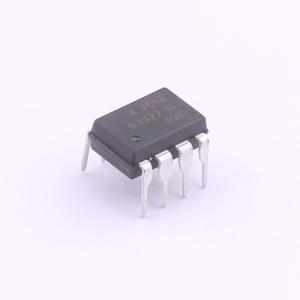

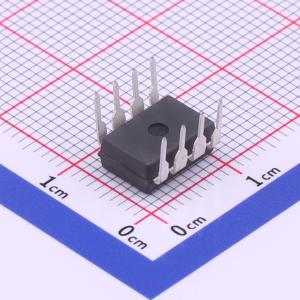

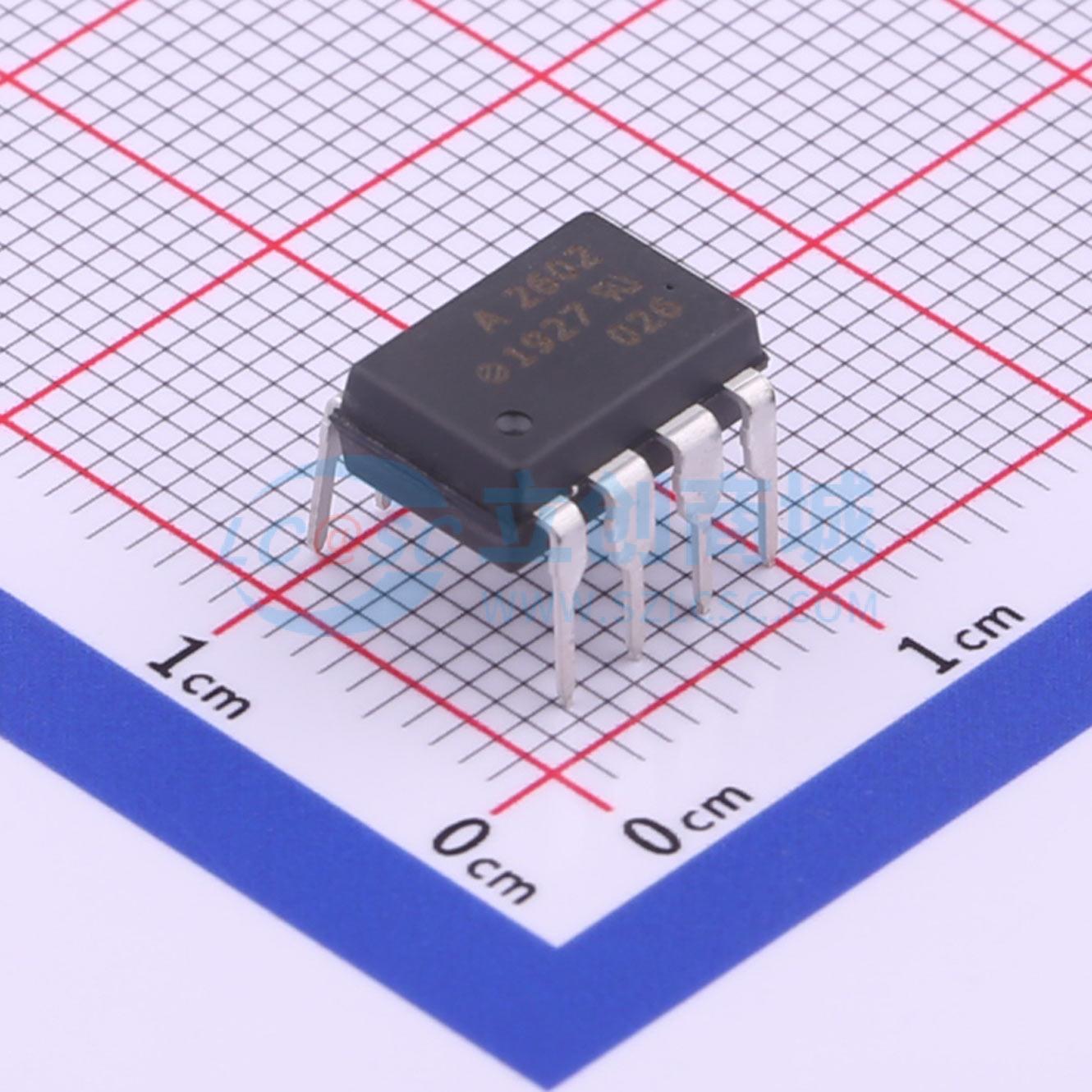

HCPL-2602-000E
AC,DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合线路接收器，结合了GaAsP发光二极管、输入电流调节器和集成高增益光电探测器。输入调节器可作为线路接收器应用的线路终端，它能钳位线路电压并调节LED电流，使线路反射不影响电路性能。调节器在开始分流多余电流之前允许典型的8.5 mA LED电流。探测器IC的输出是一个集电极开路肖特基钳位晶体管，使能输入对探测器进行门控
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2602-000E
- 商品编号
- C692029
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | AC,DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 1000kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 50ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 40mW | |
| 正向压降(Vf) | 2V | |
| 直流反向耐压(Vr) | 0.95V | |
| 正向电流(If) | 60mA |
