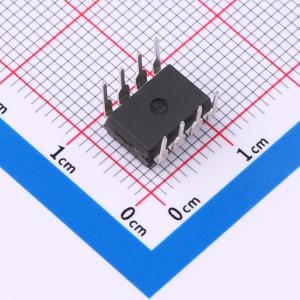

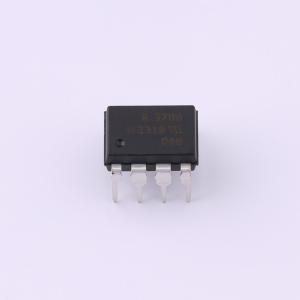

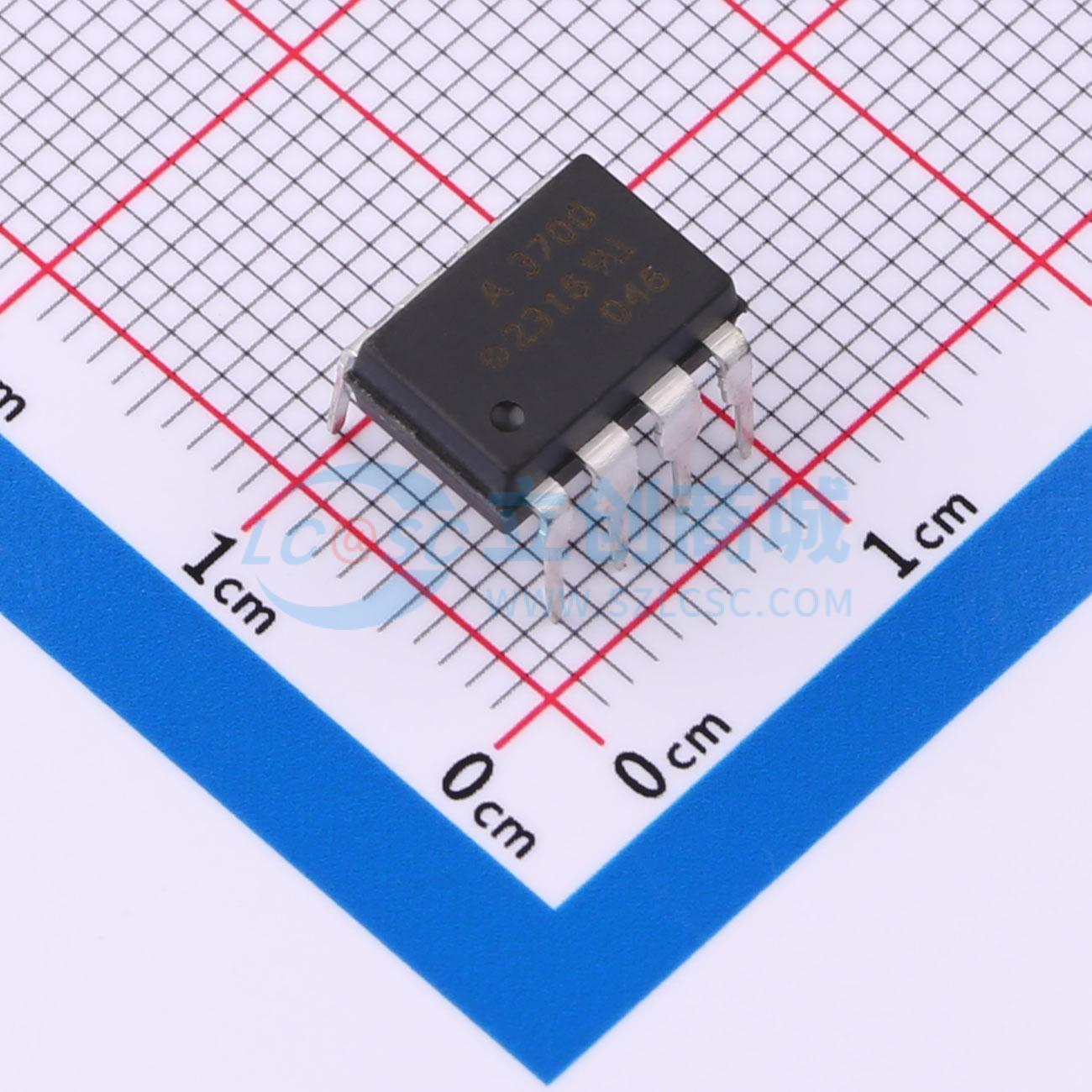

HCPL-3700-000E
AC,DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是电压/电流阈值检测光耦合器，低电流版本使用高效AlGaAs LED，可在低驱动电流下提供更高的光输出。该器件采用阈值感应输入缓冲IC，允许通过单个外部电阻在很宽的输入电压范围内控制阈值水平。输入缓冲器具有多种功能：用于额外抗噪和抗开关干扰的迟滞功能、便于与交流输入信号配合使用的二极管电桥，以及用于保护缓冲器和LED免受各种过压和过流瞬变影响的内部钳位二极管。由于在驱动LED之前进行阈值感应，因此从LED到探测器的光耦合变化不会影响阈值水平。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-3700-000E
- 商品编号
- C692043
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 正向压降(Vf) | 700mV | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 20V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@4.2mA | |
| 上升时间(tr) | 20us | |
| 下降时间 | 300ns | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 305mW | |
| 正向电流(If) | 3.7mA |
