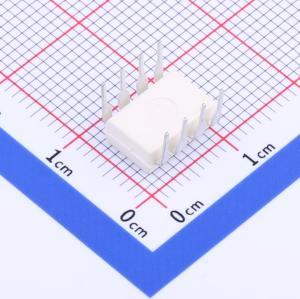

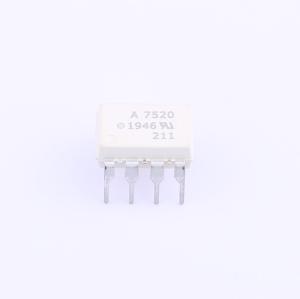

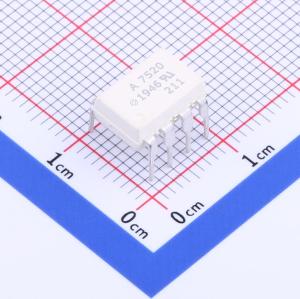

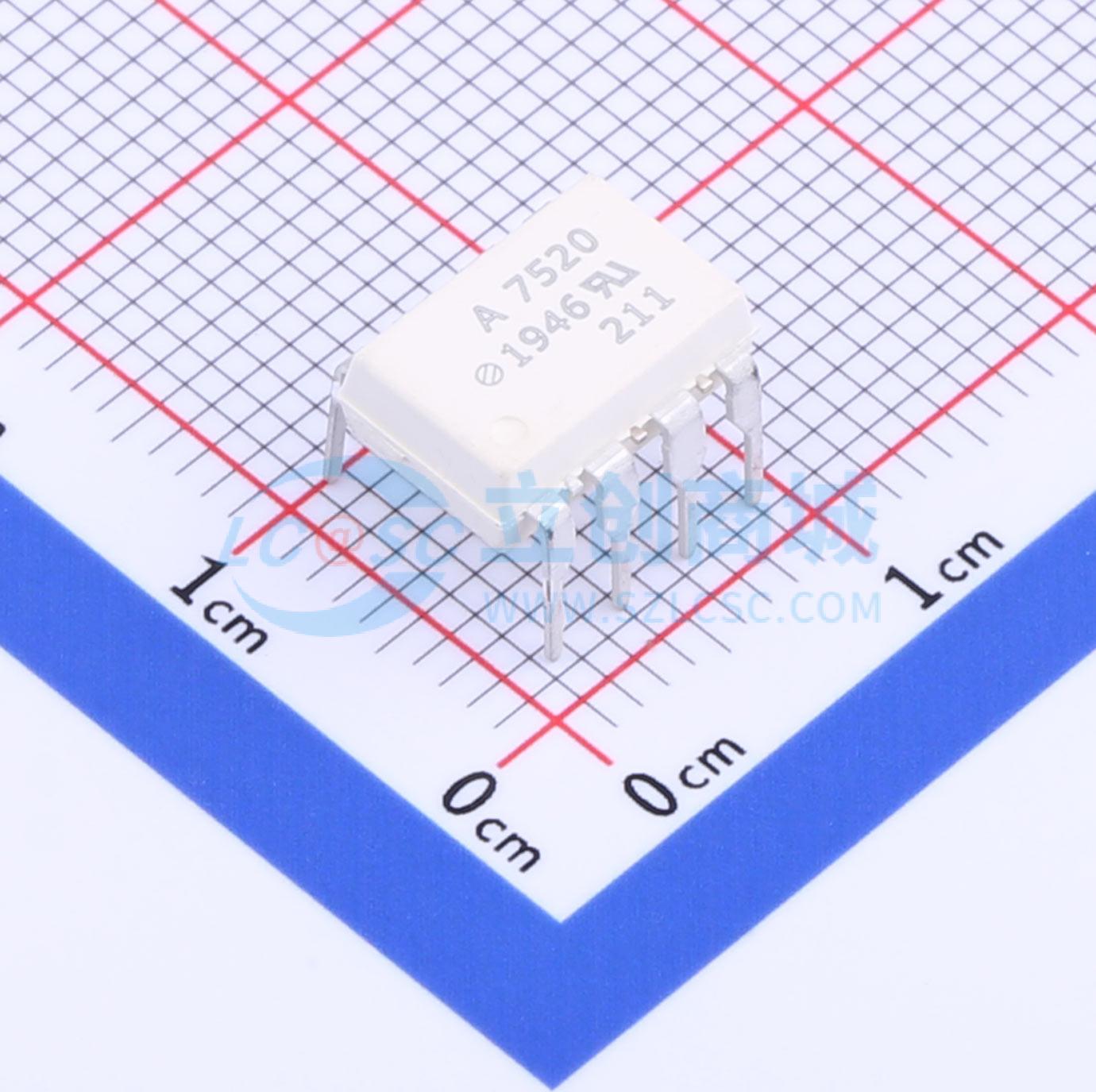

HCPL-7520-000E

逻辑输入 1通道隔离电压(rms):3750V

描述: HCPL - 7520隔离式线性电流传感IC系列专为低功率电子电机驱动器中的电流传感而设计。在典型应用中，电机电流流经一个外部电阻，产生的模拟电压降由HCPL - 7520进行检测。在HCPL - 7520光隔离屏障的另一侧会产生一个输出电压。这个单端输出电压与电机电流成正比。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL - 7520被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。HCPL - 7520隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，可在各种类型的电机控制应用中实现更平滑的控制（减少“转矩脉动”）。
品牌名称: Broadcom(博通)
商品型号: HCPL-7520-000E
商品编号: C692055
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

商品概述

HCPL - 7520隔离式线性电流传感IC系列专为低功率电子电机驱动器中的电流传感而设计。在典型应用中，电机电流流经一个外部电阻，产生的模拟电压降由HCPL - 7520进行检测。在HCPL - 7520光隔离屏障的另一侧会产生一个输出电压。这个单端输出电压与电机电流成正比。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL - 7520被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。 HCPL - 7520隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，可在各种类型的电机控制应用中实现更平滑的控制（减少“转矩脉动”）。

商品特性

在Vcm = 1000 V时，共模抑制比为15 kV/μs
紧凑、可自动插入的8引脚DIP封装
增益随温度的漂移为60 ppm/℃
输入失调电压为 - 0.6 mV
输入失调电压随温度的变化为8 μV/℃
带宽为100 kHz
非线性度为0.06%，单端放大器输出，适用于低功率应用。
全球安全认证：UL 1577（3750 Vrms/1分钟）、CSA以及IEC/EN/DIN EN 60747 - 5 - 2（仅适用于选项060）
先进的sigma - delta（Σ−∆）A/D转换器技术

应用领域

低功率逆变器电流传感
电机相电流和母线电流传感
开关模式电源信号隔离
通用低功率电流传感和监测
通用模拟信号隔离

数据手册PDF

放大查看下载PDF

交货周期

订货10-15个工作日

购买数量

(50个/管，最小起订量 50 个)

个

起订量：50 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	增益	9.77V/V
	带宽	100kHz
	输入失调电压(Vos)	6.6mV

	属性	参数值
	工作温度	-40℃~+85℃
	差分电压	±0.2V
	单电源	4.5V~5.5V
	输入失调电压温漂(Vos TC)	20uV/℃
	共模抑制比(CMRR)	63dB
