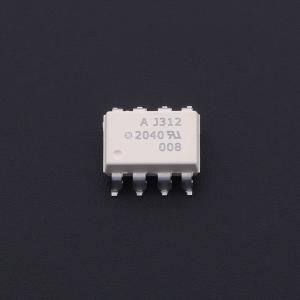

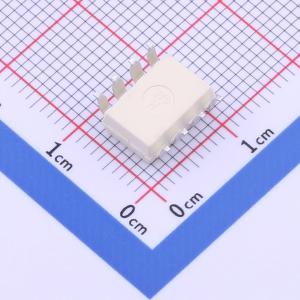

HCPL-J312-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL - 3120 包含一个 GaAsP 发光二极管，而 HCPL - J312 和 HCNW3120 包含一个 AlGaAs 发光二极管。该发光二极管通过光耦合到一个带有功率输出级的集成电路。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率 IGBT 和 MOSFET
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-J312-500E
- 商品编号
- C692062
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.95V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
