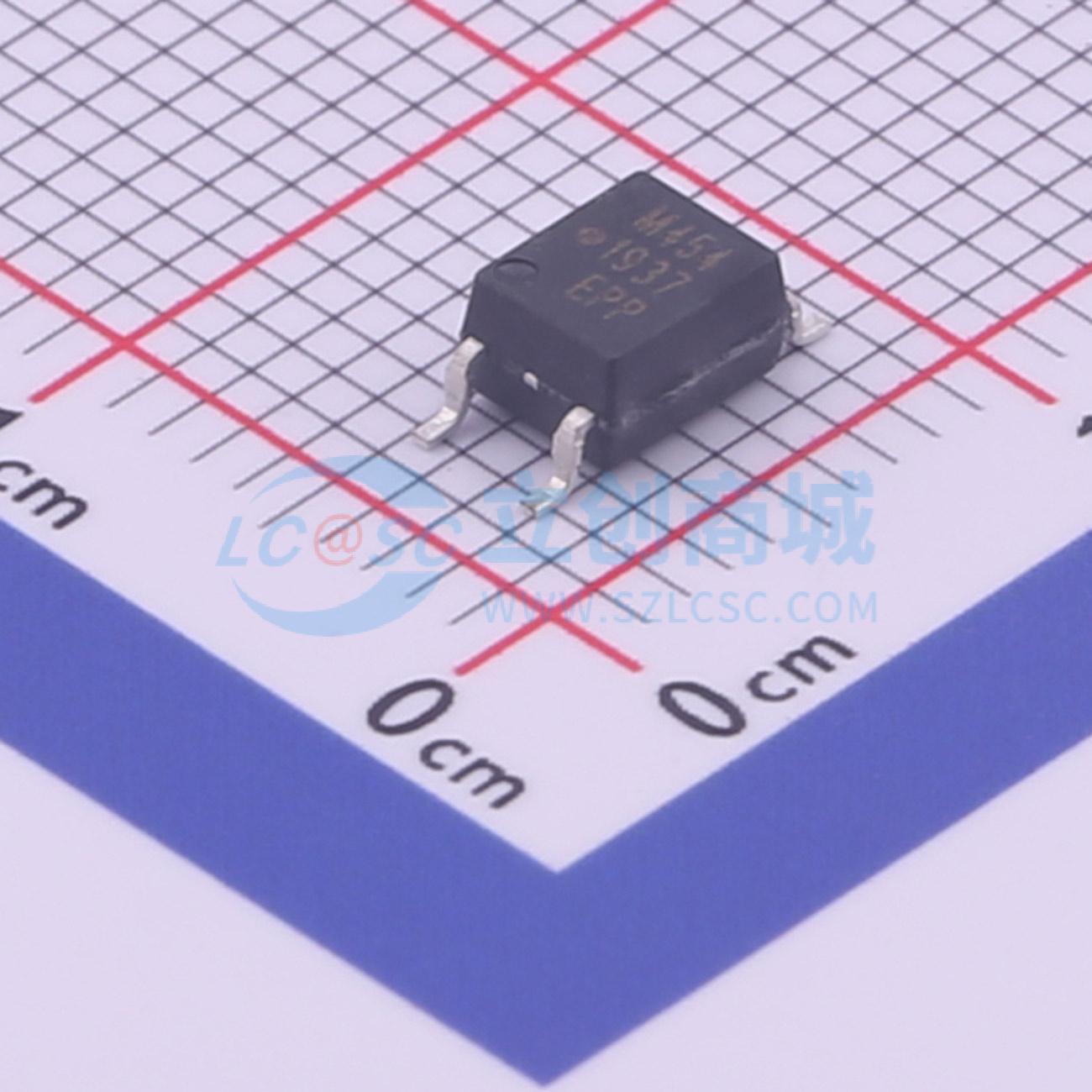

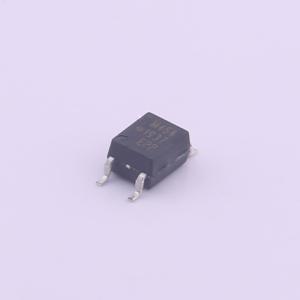

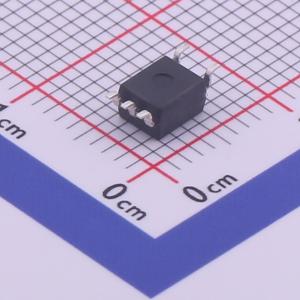

HCPL-M454-500E

DC输入 1通道 隔离电压(rms):3750V

描述

与其他高速晶体管输出光耦合器类似，但具有更短的传播延迟和更高的电流传输比（CTR）。具有保证的传播延迟差 (tPLH-tPHL)，可解决IPM逆变器死区时间和其他开关问题。CTR、传播延迟和共模抑制比 (CMR) 针对TTL负载和驱动条件以及IPM（智能功率模块）负载和驱动条件进行了规定，并提供了典型性能图，便于应用。该二极管-晶体管光耦合器在发光二极管和集成光子探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极-集电极电容，使速度比传统光电晶体管耦合器提高了多达一百倍。

品牌名称

Broadcom(博通)

商品型号

HCPL-M454-500E

商品编号

C692066

商品封装

SOP-5-4.4mm​

包装方式

编带

商品毛重

0.335克(g)
