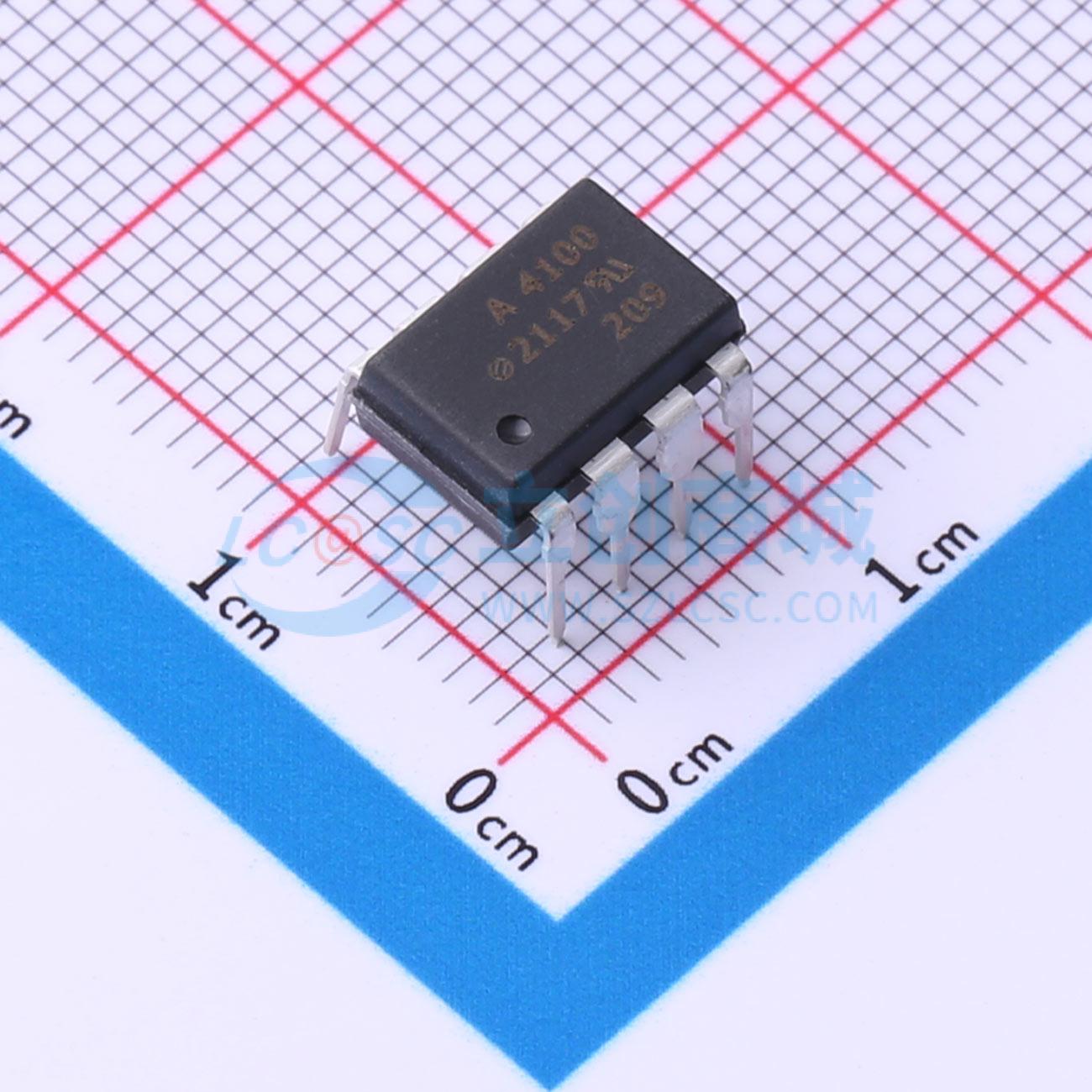

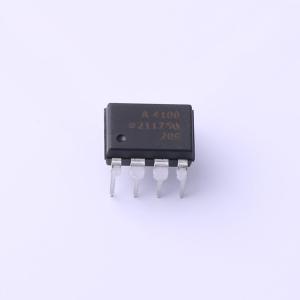

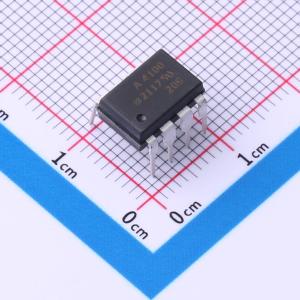

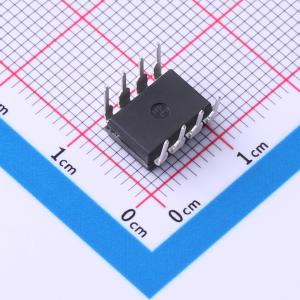

HCPL-4100-000E
逻辑输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL - 4100光耦合器设计用作采用20 mA电流环设备中的发射器。20 mA电流环系统通常通过传输20 mA的环路电流（传号）来表示逻辑高电平状态，通过允许不超过几毫安的环路电流（空号）来表示逻辑低电平状态。从逻辑输入到20 mA电流环的信号光耦合可打破接地环路，并对共模干扰具有极高的抗扰度
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-4100-000E
- 商品编号
- C692045
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 20Kbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 传播延迟 tpLH | 1.6us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | 100uA | |
| 输出电流 | 24mA | |
| 耗散功率(Pd) | 360mW | |
| 输出电压 | 27V |
