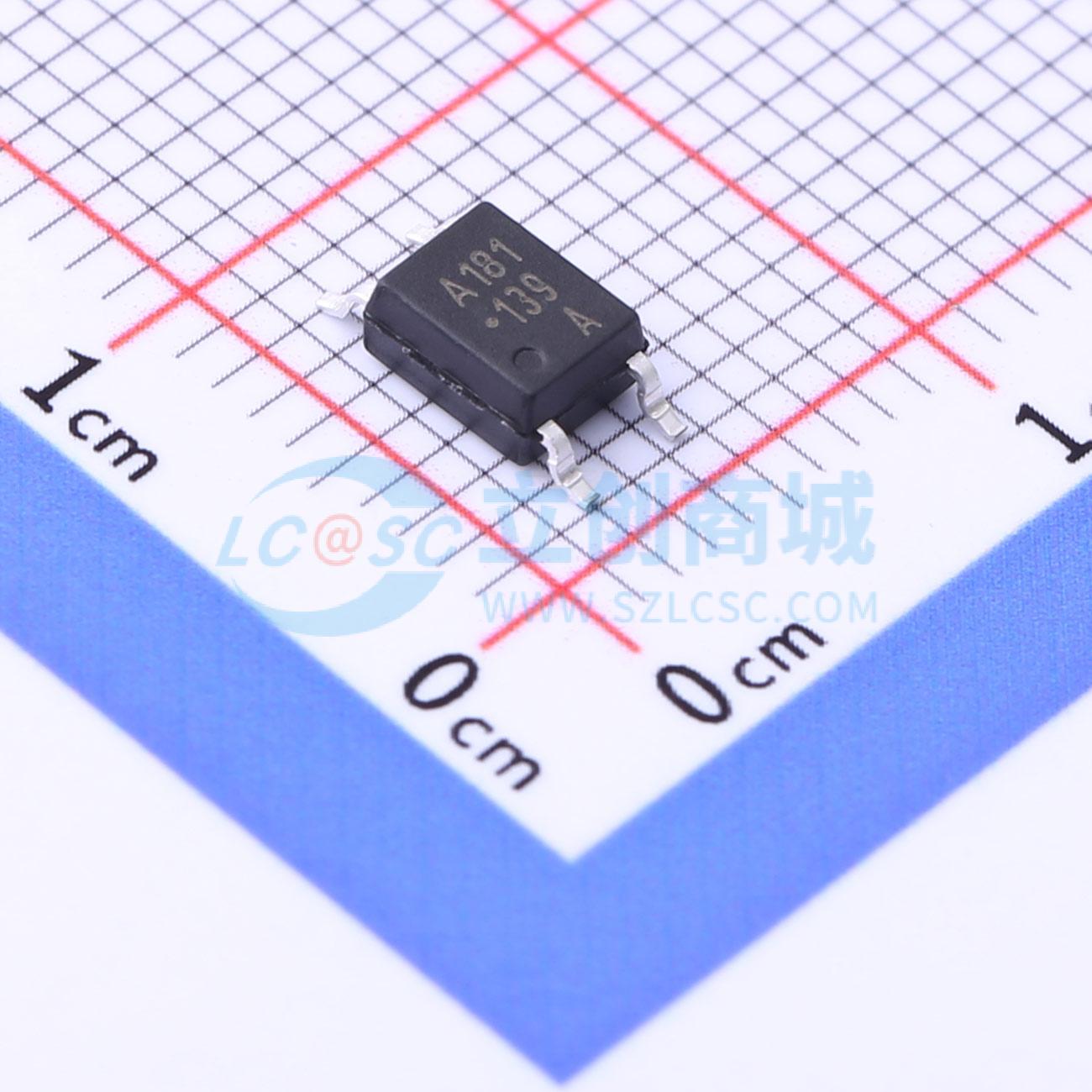

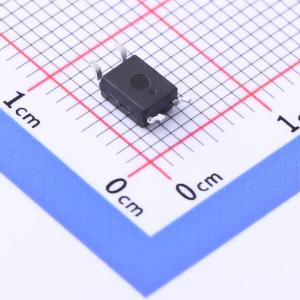

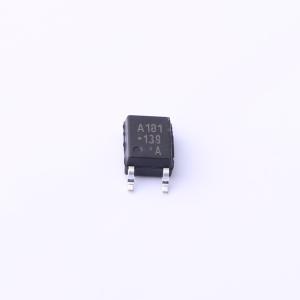

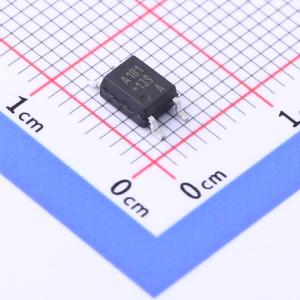

温馨提醒：图片仅供参考，商品以实物为准
HCPL-181-00AE
DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL - 181包含一个发光二极管和一个光晶体管，二者通过光耦合。它采用4引脚迷你扁平SMD封装，封装高度为2.0 mm。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-181-00AE
- 商品编号
- C692018
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 正向电流(If) | 50mA |
