温馨提醒：图片仅供参考，商品以实物为准

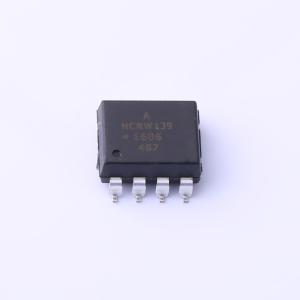

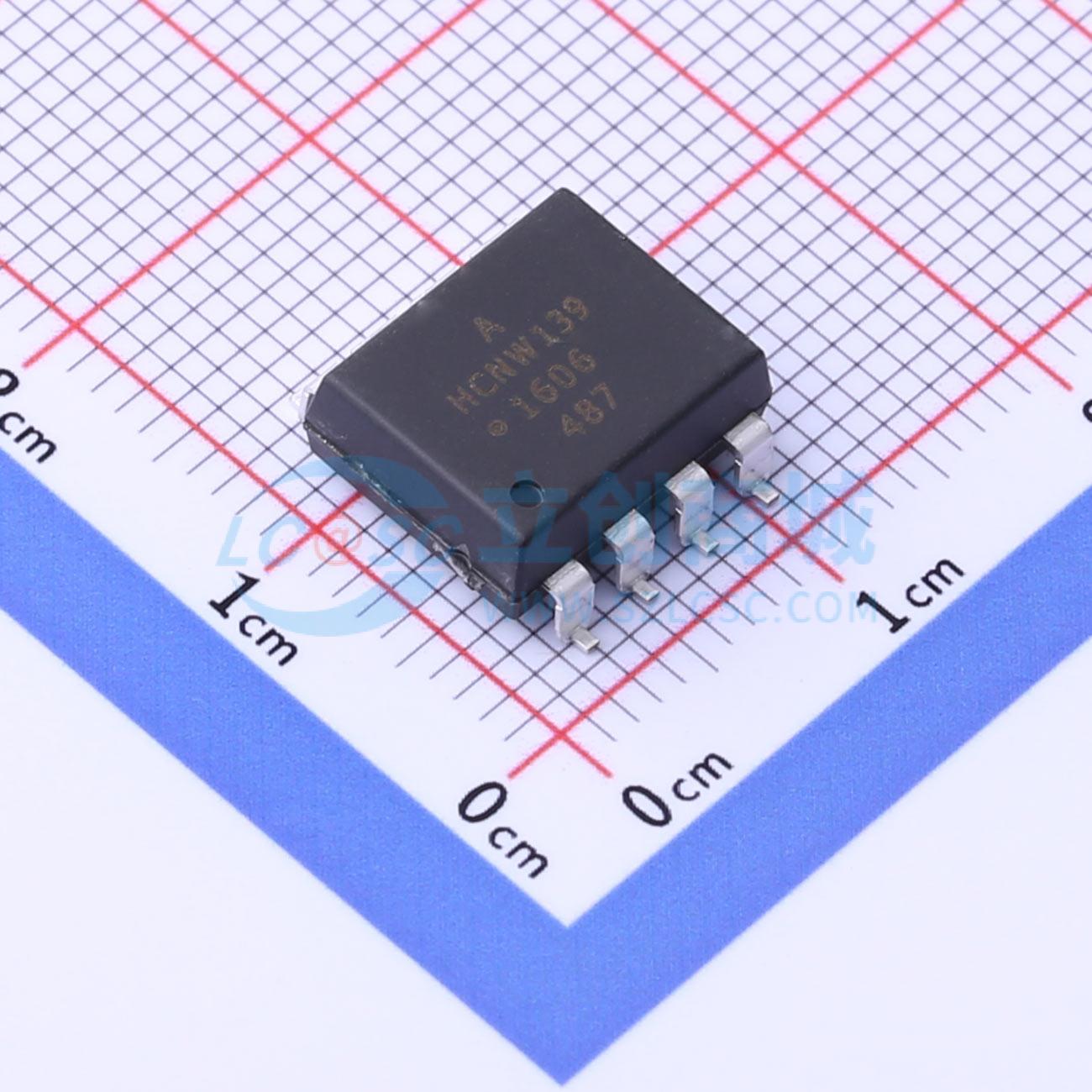

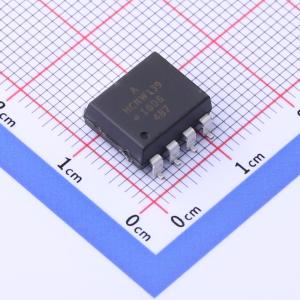

HCNW139-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些高增益系列耦合器使用发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与 TTL 兼容的饱和电压和高速运行。若需要，VCC 和 VO 端子可以连接在一起，以实现传统的光电达林顿操作。基极接入端子允许进行增益带宽调整
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW139-500E
- 商品编号
- C691998
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 115us | |
| 传播延迟 tpHL | 12us | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 135mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 12mA |
应用领域
- 地址隔离大多数逻辑家族 – TTL/TTL, CMOS/TTL, CMOS/CMOS, LSTTL/TTL, CMOS/LSTTL
- 低输入电流线路接收器
- 高电压绝缘 (HCNW139/138)
- EIA RS-232C 线路接收器
- 电话振铃检测器
- 117 V 交流线路电压状态指示器 – 低输入功耗
- 低功耗系统 – 地址隔离
