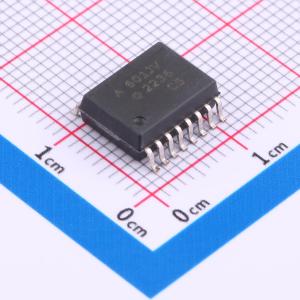

ASSR-601JV-500E

1500V高电压，1 Form A，固态继电器(MOSFET)

描述: ASSR-601J 是一种为高电压工业应用设计的高电压固态继电器。它由一个AlGaAs红外发光二极管（LED）输入级和一个光学耦合的高电压输出检测电路组成。检测器包括一个高速光伏二极管阵列和驱动电路，用于切换两个离散的高电压MOSFET。当通过输入LED的最小电流为10 mA时，继电器开启（触点闭合）；当输入电压为0.4V或更低时，继电器关闭（触点断开）。ASSR-601J等同于1FormA电磁继电器(EMR)，采用16引脚SOIC封装。这种固态继电器提供了增强的绝缘性和可靠性，在汽车和高温工业应用中提供关键的安全信号隔离。
品牌名称: Broadcom(博通)
商品型号: ASSR-601JV-500E
商品编号: C691995
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.86克(g)

商品参数

商品概述

ASSR-601J 是一种为高电压工业应用设计的高电压固态继电器。它由一个AlGaAs红外发光二极管（LED）输入级和一个光学耦合的高电压输出检测电路组成。检测器包括一个高速光伏二极管阵列和驱动电路，用于切换两个离散的高电压MOSFET。当通过输入LED的最小电流为10 mA时，继电器开启（触点闭合）；当输入电压为0.4V或更低时，继电器关闭（触点断开）。

ASSR-601J等同于1FormA电磁继电器(EMR)，采用16引脚SOIC封装。这种固态继电器提供了增强的绝缘性和可靠性，在汽车和高温工业应用中提供关键的安全信号隔离。

商品特性

紧凑型固态双向信号开关
工作温度范围：-40℃ 至 +110℃
击穿电压 VOFF：IDSS=250 μA 时为 1500V
雪崩耐受 MOSFET
输出漏电流 I0：1000V 时为 10 nA
导通电阻 RON：<250Ω（I0 = 50 mA 时）
开启时间 TON：<4 ms
关断时间 TOFF：<0.5 ms
封装：300 mil SO-16
输入输出间爬电距离和电气间隙 ≥8 mm
MOSFET 漏极引脚间爬电距离 >5 mm
安全和法规认证：IEC/EN/DIN EN 60747-5-5
最大工作绝缘电压 1414VPEAK
根据 UL1577，5000VRMS 持续 1 分钟
CSA 组件认可

应用领域

电池/电机/太阳能电池板绝缘电阻测量/漏电检测
BMS飞跨电容拓扑结构用于电池感应
机电继电器替代
浪涌电流限制保护

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	固态继电器(MOS输出)
	连续负载电流	50mA
	负载电压	1kV
	正向压降(Vf)	1.85V
	导通电阻	250Ω

	属性	参数值
	隔离电压(Vrms)	5kV
	导通时间(Ton)	4ms
	截止时间(Toff)	500us
	输入类型	DC
	工作温度	-40℃~+110℃
