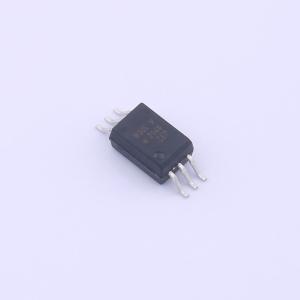

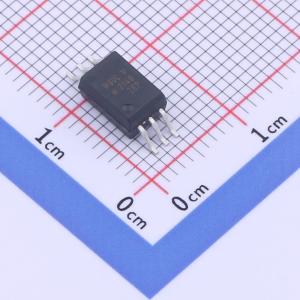

ACPL-W60L-560E
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合门，结合了GaAsP发光二极管和集成高增益光电探测器。探测器IC的输出是集电极开路肖特基钳位晶体管。内部屏蔽可保证在3.3V下具有15kV/μs的共模瞬态抗扰度规格。 这种独特的设计在实现LVTTL/LVCMOS兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40°C至 +100°C范围内得到保证，可确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W60L-560E
- 商品编号
- C691974
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.626克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 95ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
优惠活动
购买数量
(1000个/圆盘，最小起订量 1 个)个
起订量：1 个1000个/圆盘
总价金额：
￥ 0.00近期成交1单
