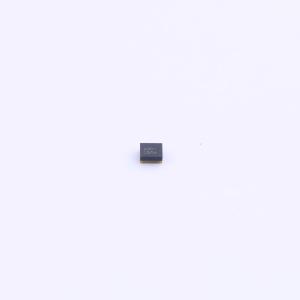

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | 2.4GHz | |
| 截止频率 | - | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | - | |
| 工作温度 | -30℃~+85℃ |
商品概述
Avago ACPF-7124 是一款为2.4 GHz工业、科学和医疗（ISM）频段设计的微型带通滤波器。它旨在实现与无线局域网和蓝牙应用同时运行，这些应用与其他无线标准（如2.5 GHz WiMAX、PCS以及频段7和40的LTE）共存时，不会因干扰而导致性能下降。ACPF-7124 采用了 Avago Technologies 的创新薄膜体声波谐振器（FBAR）技术，这使得在极小尺寸下实现高Q值滤波器成为可能。ACPF-7124 还利用了 Avago Technologies 的先进Microcap键合晶圆技术。这种芯片级小型化工艺使得封装尺寸仅为1.4 x 1.1毫米，最大高度为0.80毫米。ACPF-7124 与大批量无铅SMT焊接工艺兼容，并可以直接表面贴装到PCB或转移模塑模块上。
应用领域
- 手持设备、移动和便携通信设备中的802.11 b/g/n无线局域网或蓝牙数据通信。
