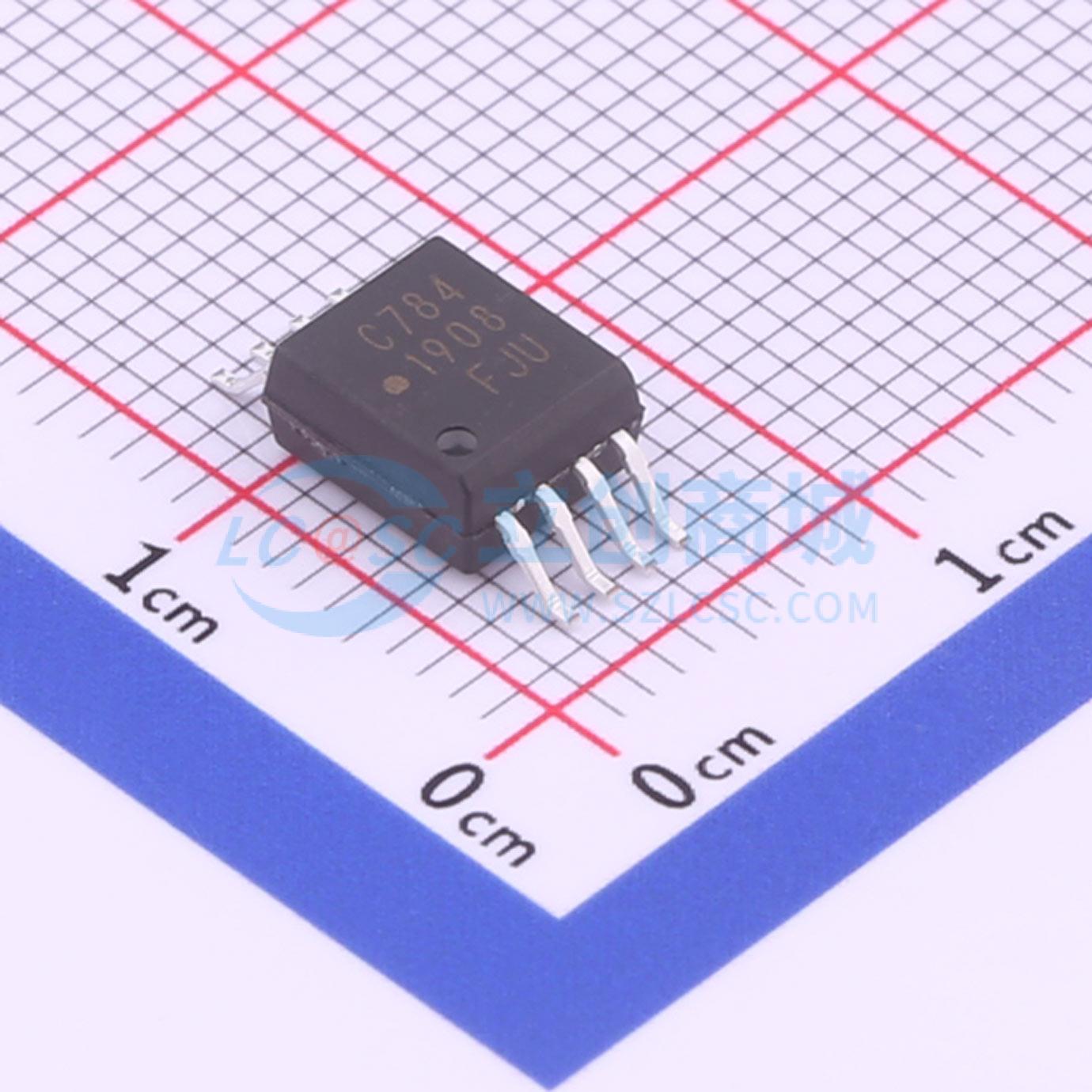

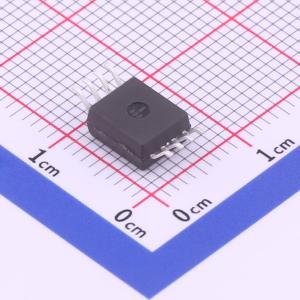

ACPL-C784-500E
ACPL-C784-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离放大器专为电子电机驱动器中的电流感应而设计。在典型应用中，电机电流流经外部电阻，产生的模拟电压降由隔离放大器感应。在光隔离屏障的另一侧会产生差分输出电压，该电压与电机电流成正比，可通过运算放大器转换为单端信号。由于现代开关逆变器电机驱动器中常见几百伏的共模电压在几十纳秒内摆动，因此隔离放大器设计为可忽略至少10kV/μs的非常高的共模瞬态转换率
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-C784-500E
- 商品编号
- C691939
- 商品封装
- SO-8-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 3.3us | |
| 传播延迟 tpHL | 5.6us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 18.6mA | |
| 耗散功率(Pd) | - |
应用领域
- 电机相电流和轨电流感应
- 逆变器电流感应
- 直流母线电压感应
- 通用电流感应和监测
- 通用模拟信号隔离
