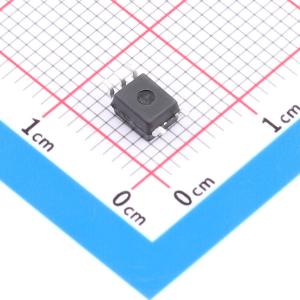

ACPL-M46T-500E
汽车智能功率模块，带R2Coupler隔离和小外形5引脚封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M46T-500E
- 商品编号
- C691953
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 4kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 550ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 550ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
应用领域
- 汽车IPM隔离，用于电池管理系统和电机控制
- 隔离IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器，用于电源和电机控制
