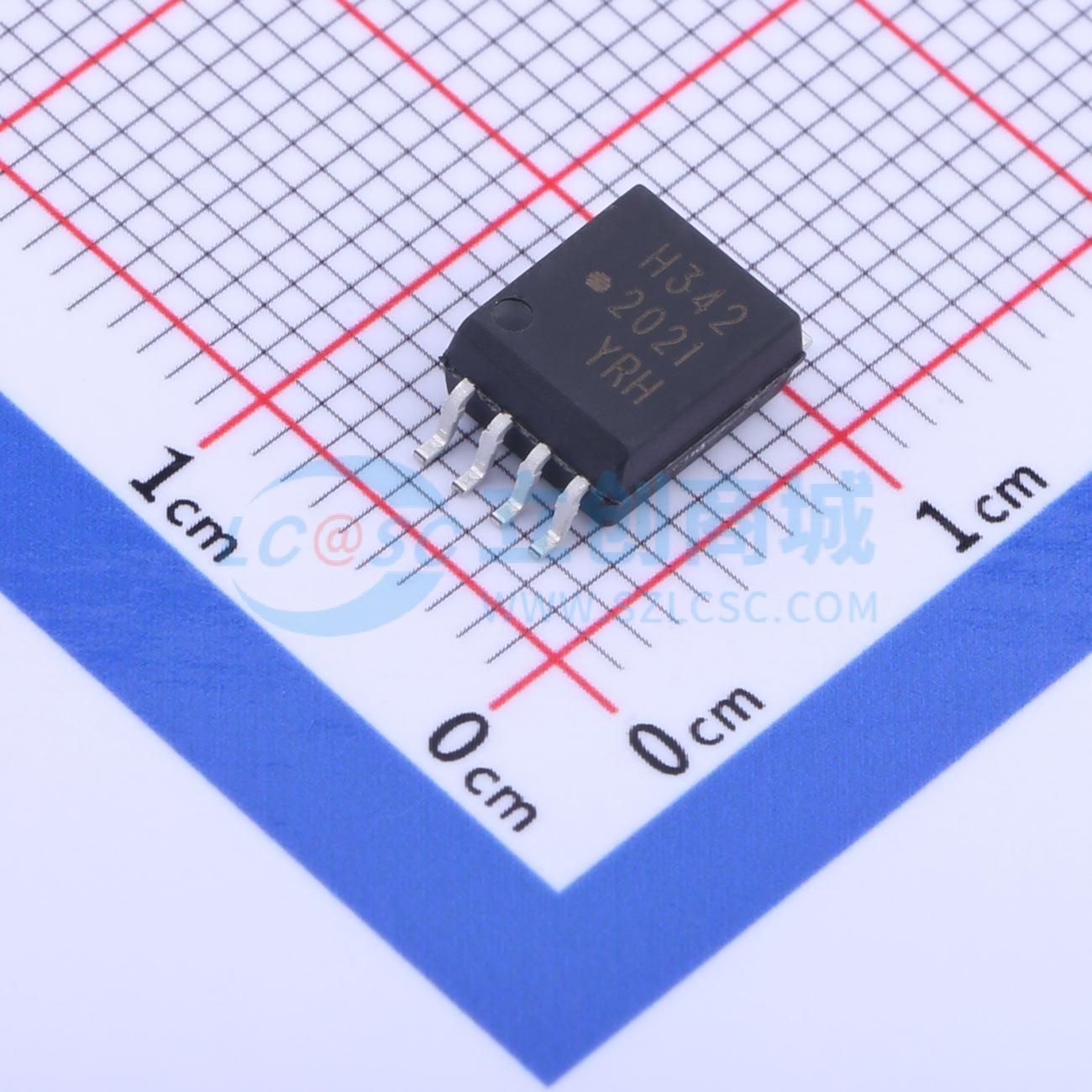

温馨提醒：图片仅供参考，商品以实物为准

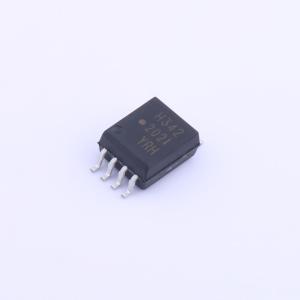

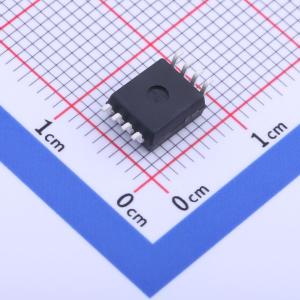

ACPL-H342-500E
ACPL-H342-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个与带功率输出级的集成电路光耦合的AlGaAs LED。此光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/150A的IGBT。对于额定值较高的IGBT，可用于驱动驱动IGBT栅极的分立功率级。在IEC/EN/DIN EN 60747-5-5中，分别具有最高891Vpeak和1140Vpeak的绝缘电压。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-H342-500E
- 商品编号
- C691946
- 商品封装
- SOP-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 350ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 550mW | |
| 正向压降(Vf) | 1.55V |
