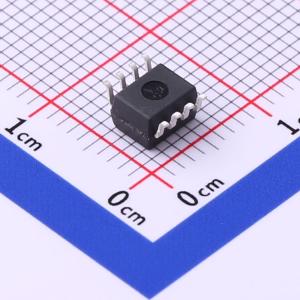

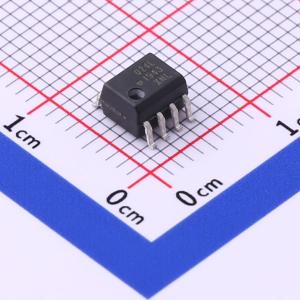

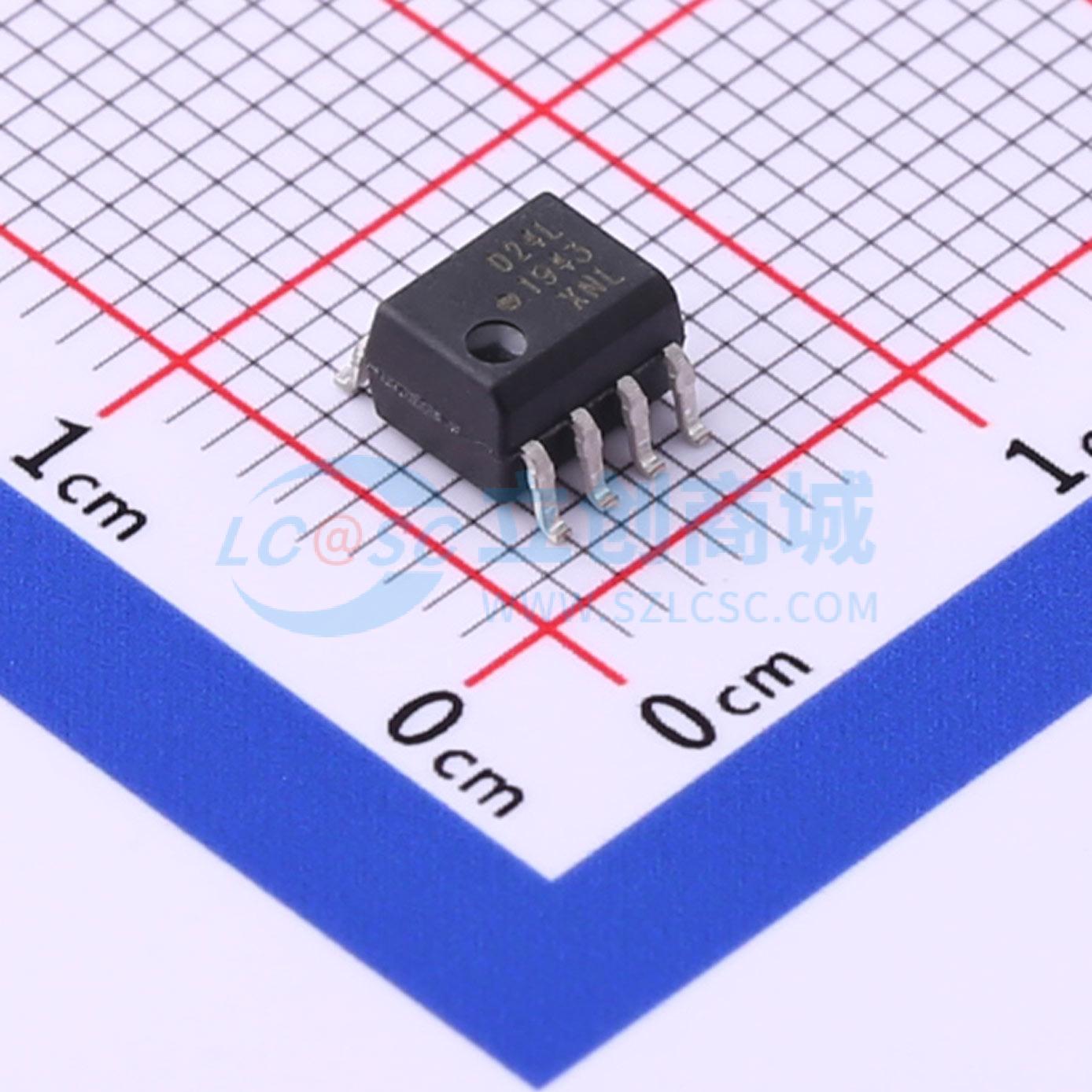

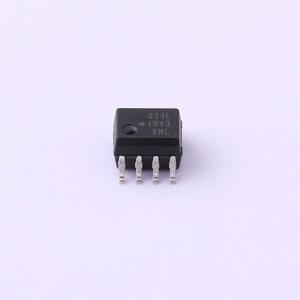

ACPL-024L-500E
DC输入 2通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL-M21L（单通道SO-5封装）、ACPL-021L（单通道SO-8封装）、ACPL-024L（双通道SO-8封装）、ACPL-W21L（单通道拉伸SO-6封装）和ACPL-K24L（双通道拉伸SO-8封装）是光耦合逻辑门。探测器IC具有CMOS输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容波形，无需额外的波形整形。 ACPL-M21L/021L/024L/W21L/K24L上的内部屏蔽保证了在1000V共模电压下25 kV/μs的共模瞬态抗扰度。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-024L-500E
- 商品编号
- C691920
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | 5Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 250ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V |
应用领域
- 低隔离高速逻辑系统
- 计算机外围接口
- 微处理器系统接口
- 消除地环
- 脉冲变压器替代
- 高速线路接收器
- 电源控制系统
