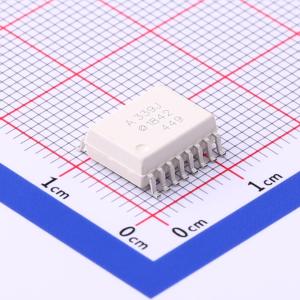

ACPL-339J-500E
ACPL-339J-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款先进的1.0A双输出、易于使用的智能IGBT和功率MOSFET栅极驱动光耦接口。专为支持各种电流额定值的MOSFET缓冲器而设计，系统工程师可以通过互换MOSFET缓冲器和功率IGBT/MOSFET开关，使用一个硬件平台支持不同的系统功率额定值。这些更改无需重新设计关键电路隔离和短路保护。这一概念最大限度地提高了适用于从低到高功率额定值的电机控制和功率转换应用的栅极驱动设计可扩展性
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-339J-500E
- 商品编号
- C691933
- 商品封装
- SO-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.937克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3.3V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 5.5A | |
| 耗散功率(Pd) | 600mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
