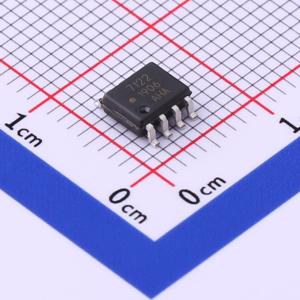

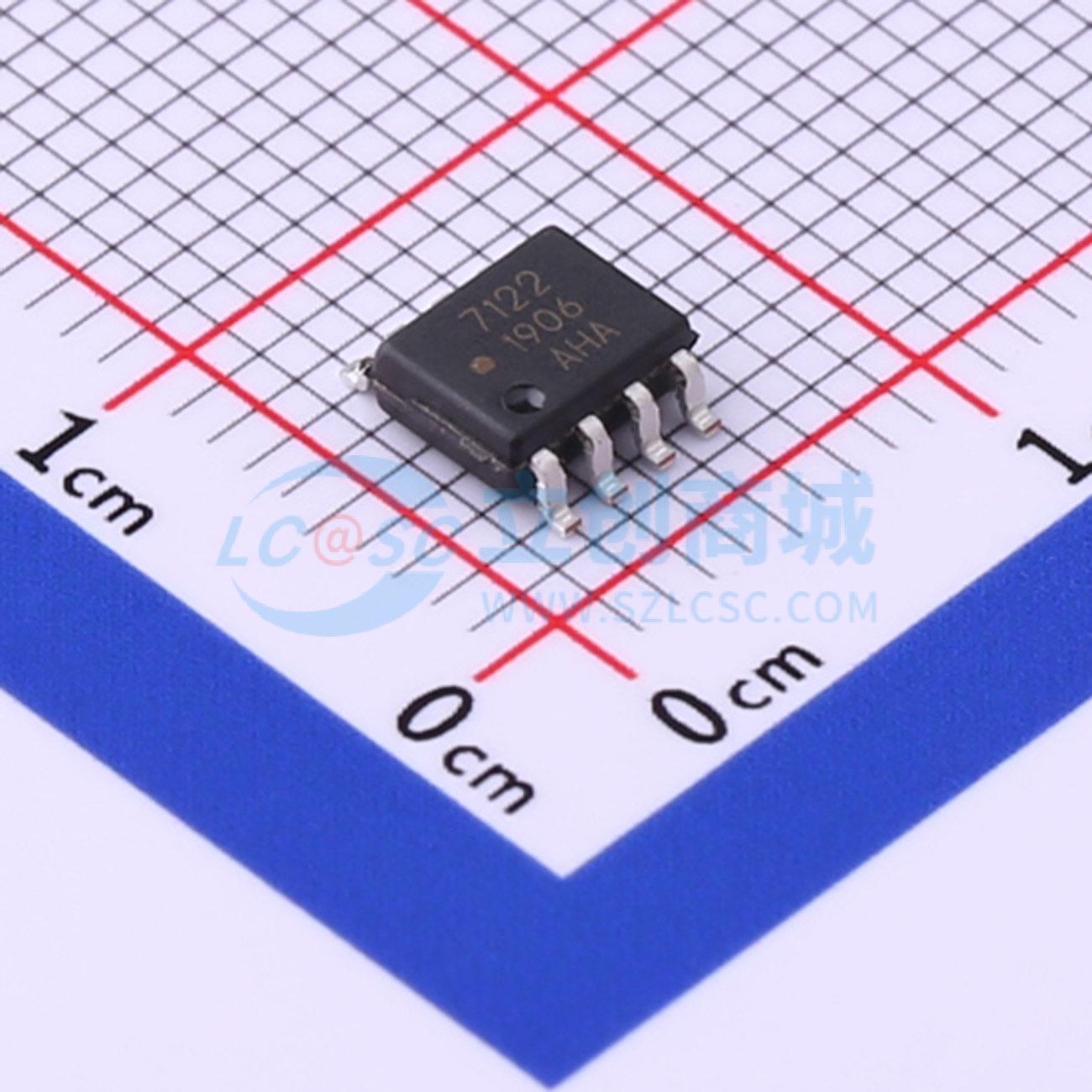

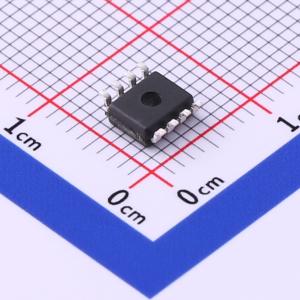

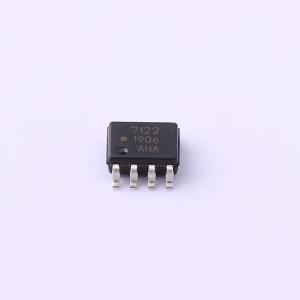

ACHS-7122-500E
ACHS-7122-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACHS - 7121/7122/7123 产品系列是基于霍尔效应的完全集成式隔离线性电流传感器器件家族，专为工业、商业和通信系统中的交流或直流电流检测而设计。ACHS - 7121/7122/7123 中的每一款器件均包含一个精密、低失调的线性霍尔电路，其芯片表面附近设有铜传导路径。流经该铜传导路径的施加电流会产生磁场，霍尔集成电路将其转换为成比例的电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACHS-7122-500E
- 商品编号
- C691912
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 20A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3kVrms | |
| 灵敏度 | 100mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+110℃ | |
| 带宽 | 80kHz | |
| 电流端电阻 | 0.7mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 |
