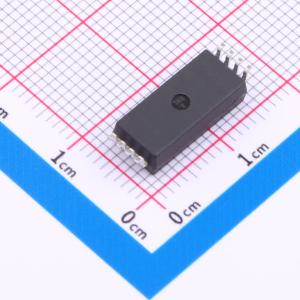

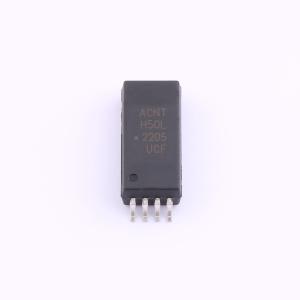

温馨提醒：图片仅供参考，商品以实物为准

ACNT-H50L-500E

采用15毫米拉伸型SO8封装的1MBd光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACNT - H50L是一款单通道、传输速率为1 MBd的光耦合器，采用拉伸型SO8封装。它在发光二极管和集成光子探测器之间使用绝缘层，以实现输入和输出之间的电气隔离。光电二极管偏置和输出晶体管集电极采用独立连接，通过降低基极 - 集电极电容，其速度比传统光电晶体管耦合器快达百倍
品牌名称: Broadcom(博通)
商品型号: ACNT-H50L-500E
商品编号: C691913
商品封装: SO-8
包装方式: 编带
商品毛重: 0.782克(g)

商品参数

商品概述

ACNT-H50L是一款单通道1-MBd光耦合器，采用拉伸型SO8封装。它在发光二极管和集成光子探测器之间使用绝缘层，以实现输入和输出之间的电气隔离。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。 ACNT-H50L具有15-mm的爬电距离/电气间隙和高压绝缘能力，适用于高压电力系统（如690VAC驱动器、可再生能源逆变器和医疗设备）中的隔离通信逻辑接口和控制。

商品特性

高速：1 Mb/s
TTL兼容
封装：15-mm拉伸型SO8封装
集电极开路输出
在VCM = 1500V时，最小共模抑制比为15 kV/µs
在-40℃至+105℃温度范围内性能有保证
全球安全认证：
- UL1577认证：7500VRMS，持续1分钟
- CSA认证
- IEC 60747-5-5增强绝缘认证

应用领域

高压电力系统，例如690VAC驱动器
可再生能源逆变器
开关电源中的反馈元件
A/D、D/A转换数字领域的数字隔离
通信接口
MCU接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.45V
	输出电流	8mA
	隔离电压(Vrms)	7.5kV
	直流反向耐压(Vr)	5V

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+105℃
	电流传输比(CTR)最小值	31%
	电流传输比(CTR)最大值/饱和值	80%
	正向电流(If)	20mA
