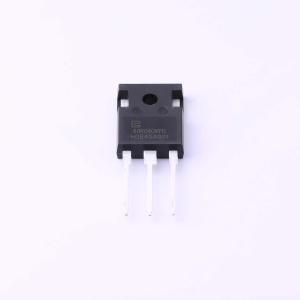

温馨提醒：图片仅供参考，商品以实物为准
TPW60R040MFD
1个N沟道 耐压:600V 电流:72A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPW60R040MFD
- 商品编号
- C691611
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.892克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 72A | |
| 导通电阻(RDS(on)) | 35mΩ@10V,36A | |
| 耗散功率(Pd) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 169nC@10V | |
| 输入电容(Ciss) | 8.043nF@100V | |
| 反向传输电容(Crss) | 3.6pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
超结功率 MOSFET 是高压功率 MOSFET 的一项革命性技术，它依据超结原理设计并开创。多外延超结 MOSFET 提供了极快速且耐用的体二极管。同时，该器件具有极低的开关、通信和传导损耗，且耐用性极高，尤其能使谐振开关应用更加可靠、高效、轻便且散热更好。
商品特性
- 超快体二极管
- 极低的品质因数（导通电阻 RDS(on) 乘以栅极电荷 Qg）
- 100% 雪崩测试
- 易于使用/驱动
- 符合 RoHS 标准
- 集成 ESD 保护二极管
应用领域
- 开关模式电源 (SMPS)
- 不间断电源 (UPS)
- 功率因数校正 (PFC)
- LLC 半桥
- 充电器
