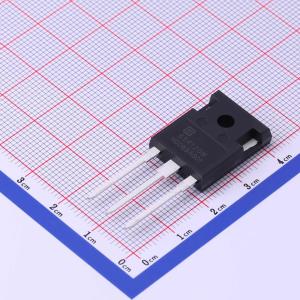

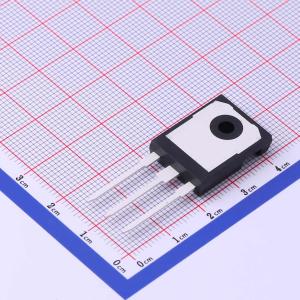

温馨提醒：图片仅供参考，商品以实物为准
TPW65R120M
1个N沟道 耐压:650V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPW65R120M
- 商品编号
- C691631
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 105mΩ@10V,15A | |
| 耗散功率(Pd) | 219W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 57nC@10V | |
| 输入电容(Ciss) | 2.393nF@100V | |
| 反向传输电容(Crss) | 4pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
超结功率MOSFET是一项用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。多外延SJ MOSFET提供了一种具有极低开关、通信和传导损耗的器件，其高稳健性使谐振开关应用特别可靠、高效、轻便且散热性好，也适用于工业级应用，如功率因数校正（PFC）、AC/DC电源转换的AC-DC开关电源（SMPS）要求。
商品特性
- 极低的品质因数（FOM）导通电阻RDS(on) × 栅极电荷Qg
- 100%雪崩测试
- 易于使用/驱动
- 符合RoHS标准
应用领域
- 开关电源（SMPS）
- 不间断电源（UPS）
- 功率因数校正（PFC）
- 充电器
