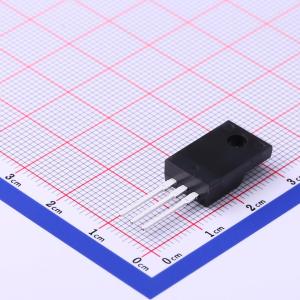

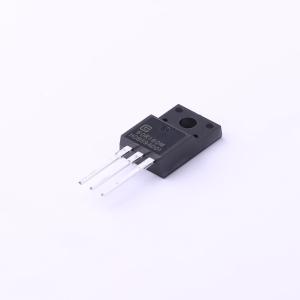

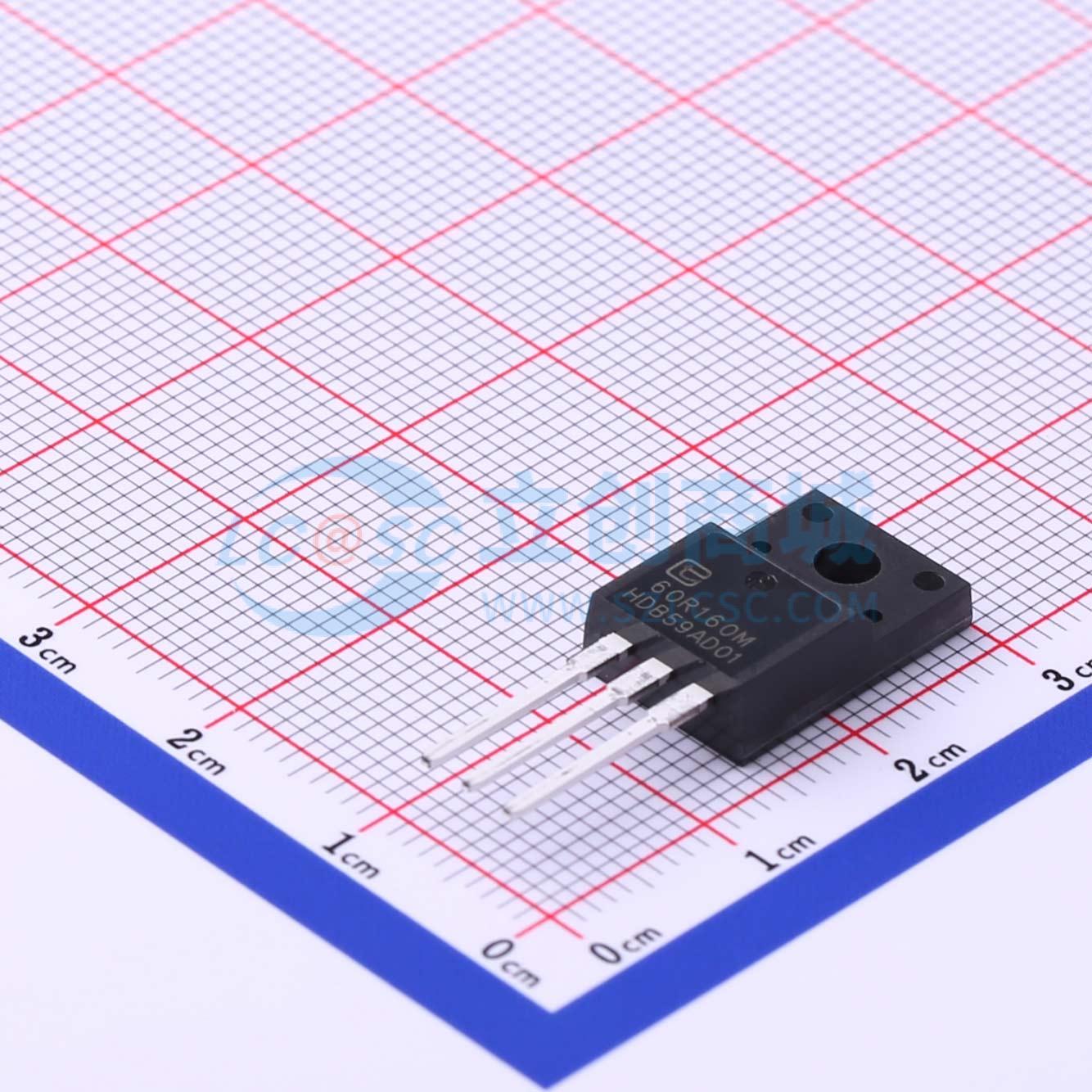

温馨提醒：图片仅供参考，商品以实物为准
TPA60R160M
1个N沟道 耐压:600V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPA60R160M
- 商品编号
- C691614
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.893克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 140mΩ@10V,10A | |
| 耗散功率(Pd) | 151W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.726nF@100V | |
| 反向传输电容(Crss) | 5pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
这种增强型（常开）晶体管采用垂直双扩散金属氧化物半导体（DMOS）结构和Supertex公司成熟的硅栅制造工艺。这种结合造就了一种兼具双极晶体管功率处理能力以及MOS器件固有的高输入阻抗和正温度系数特性的器件。作为所有MOS结构的特性，该器件不会出现热失控和热致二次击穿现象。 Supertex公司的垂直DMOS场效应晶体管（FET）非常适合广泛的开关和放大应用，这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。
商品特性
- 无二次击穿
- 低功率驱动要求
- 易于并联
- 低输入电容（Ciss）和快速开关速度
- 出色的热稳定性
- 集成源漏二极管
- 高输入阻抗和高增益
应用领域
-电机控制-转换器-放大器-开关-电源电路-驱动器(继电器、锤击器、螺线管、灯、存储器、显示器、双极晶体管等)
