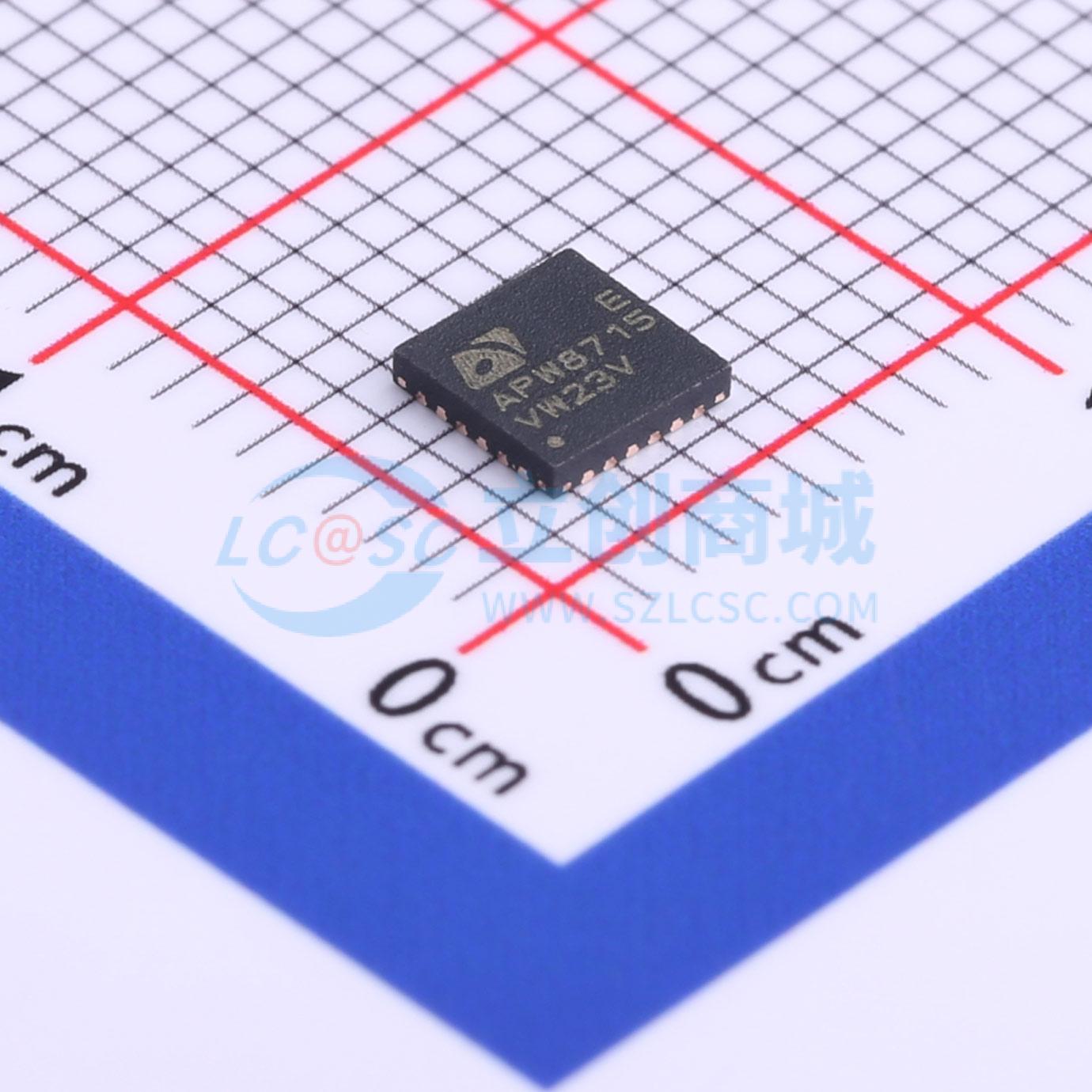

温馨提醒：图片仅供参考，商品以实物为准
APW8715EQBI-TRG
高输入电压6A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW8715E是一款6A同步降压转换器,具有集成的30mΩ高侧MOSFET和12mΩ低侧MOSFET。它支持2.7V至28V的宽输入电压范围,输出电压可调范围为0.8V至12V。该芯片具有低静态电流、高效率和多种保护功能,适用于笔记本电脑、主板、平板电脑等应用。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW8715EQBI-TRG
- 商品编号
- C691412
- 商品封装
- TQFN-23(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~28V | |
| 输出电压 | 800mV~12V | |
| 输出电流 | 6A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
APW8715E 是一款6A、同步降压转换器，内置30mΩ N沟道高边MOSFET和12mΩ低边MOSFET。APW8715E可以将高电压降至低电压，为笔记本电脑中的芯片组或RAM供电。
APW8715E在PFM模式或PWM模式下均能提供优异的瞬态响应和精确的直流电压输出。在脉冲频率模式（PFM）下，APW8715E通过负载调制的开关频率，在轻载到重载条件下都能提供非常高的效率。在PWM模式下，转换器几乎以恒定频率工作，以满足低噪声要求。
APW8715E具备精确的电流限制、输出欠压保护和输出过压保护功能，适用于各种应用。上电复位功能监测VCC上的电压，防止上电时误操作。APW8715E具有外部可调软启动和内置集成输出放电方法实现软停止。软启动功能通过可编程定时逐渐提升输出电压，以减少启动电流。软停止功能主动放电输出电容。
APW8715E采用TQFN4x4-23（Power PAK）封装。
商品特性
- 可调输出电压范围0.8V至12V - 0.8V参考电压 - 温度范围内精度±1%
- 工作输入电池电压范围2.78V至28V
- VCC引脚上的上电复位监测
- 优秀的线路和负载瞬态响应
- 脉冲频率调制模式以提高轻负载效率
- 可编程PWM频率从100kHz到1000kHz
- 集成30mΩ在Vcc=5V时的高边N沟道MOSFET
- 集成12mΩ在Vcc=50时的低边N沟道MOSFET
- 集成自举前向P沟道MOSFET
- 外部可调软启动和软停止
- 可选强制PWM或自动PFM/PWM模式
- 电源良好监测
- 70%欠压保护
- 125%过压保护
- 电流限制保护 - 使用检测低边MOSFET的RDS(ON)
- 过温保护
- TQFN-23 4mmx4mm封装
- 提供无铅和环保设备（符合RoHS标准）
应用领域
- 笔记本电脑
- 主板
- 台式PC
- 手持设备
- 一体机电脑
- 机顶盒
- 液晶电视
