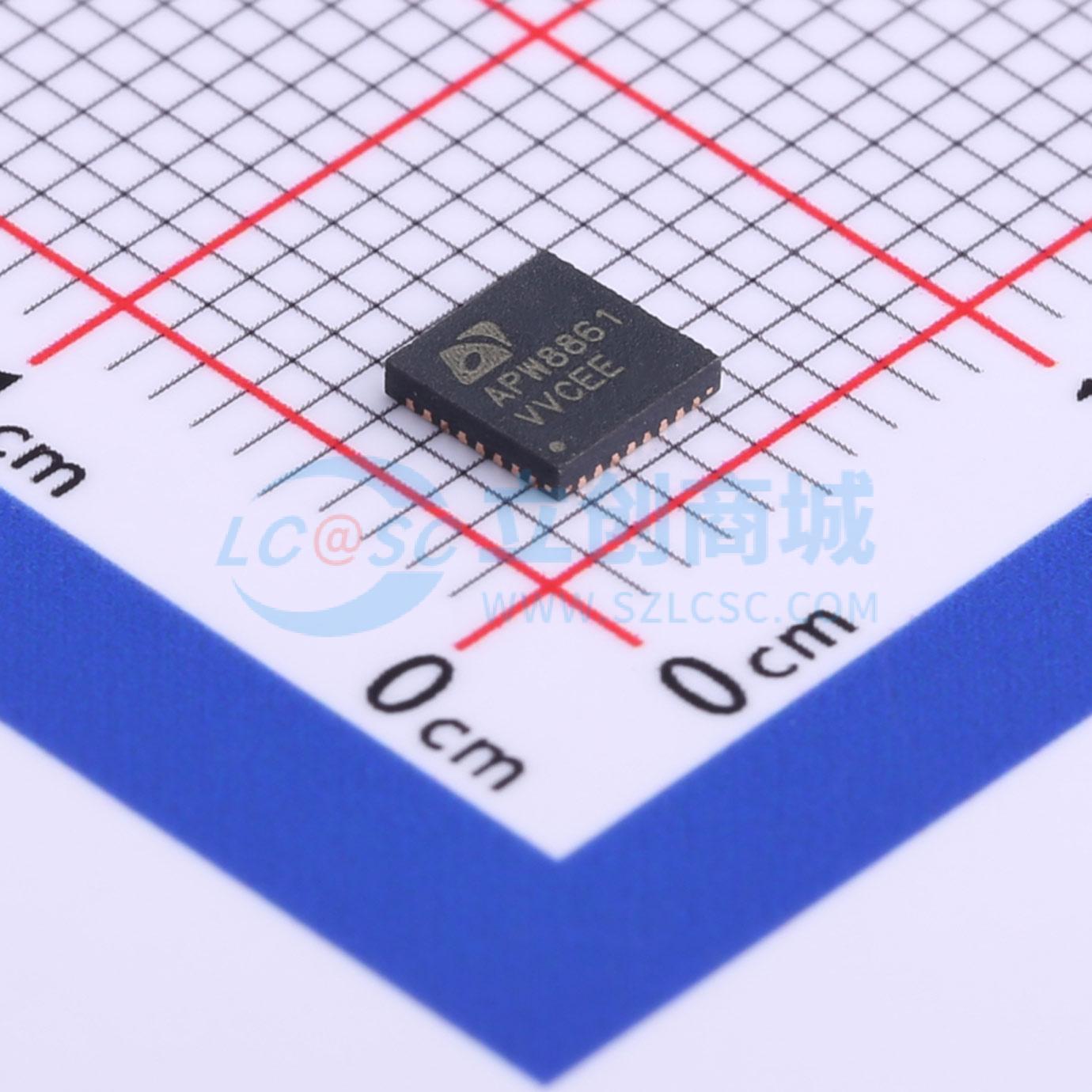

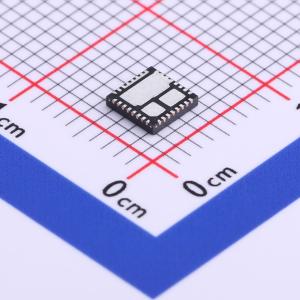

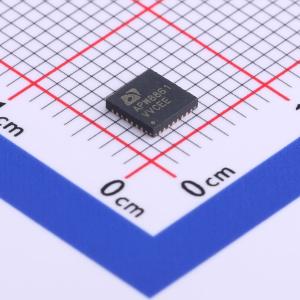

APW8861QBI-TRG

APW8861 集成了一个同步降压 PWM 转换器以生成 VDDQ，以及一个源极和吸极 LDO 线性调节器以生成 VTT。它在空间非常宝贵的情况下提供了最低的整体解决方案成本。APW8861 在 PFM 或 PWM 模式下提供出色的瞬态响应和精确的直流电压输出。在脉冲频率模式（PFM）下，APW8861 通过负载调制的开关频率，在轻载到重载条件下提供非常高的效率。在 TQFN-32 封装中，强制 PWM 模式几乎以恒定频率工作，以满足低噪声要求。APW8861 配备了精确的电流限制、输出欠压和输出过压保护。电源开启复位功能监控 VCC 上的电压，以防止上电时出现错误操作。

LDO 设计用于为 DDR-SDRAM 终端提供具有双向输出电流的稳压电压。该器件集成了两个功率晶体管，可以提供高达 1.5A 的源极和吸极电流。它还集成了电流限制和热关断保护。LDO 的输出电压跟踪 VREF 引脚上的电压。内部电阻分压器用于为 VTTREF 和 VTT 电压提供 VREF 的一半电压。VTT 输出电压仅需 20μF 的陶瓷输出电容即可实现稳定性和快速瞬态响应。S3 和 S5 引脚分别为 VTT 提供睡眠状态（S3 状态）和设备的挂起状态（S4/S5 状态）。当 S5 和 S3 都被拉低时，设备为 VTT 和 VTTREF 提供软关断。

• DDR3和DDR4内存电源供应
• SSTL-2
• SSTL-18
• HSTL终端
