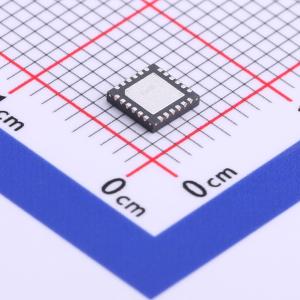

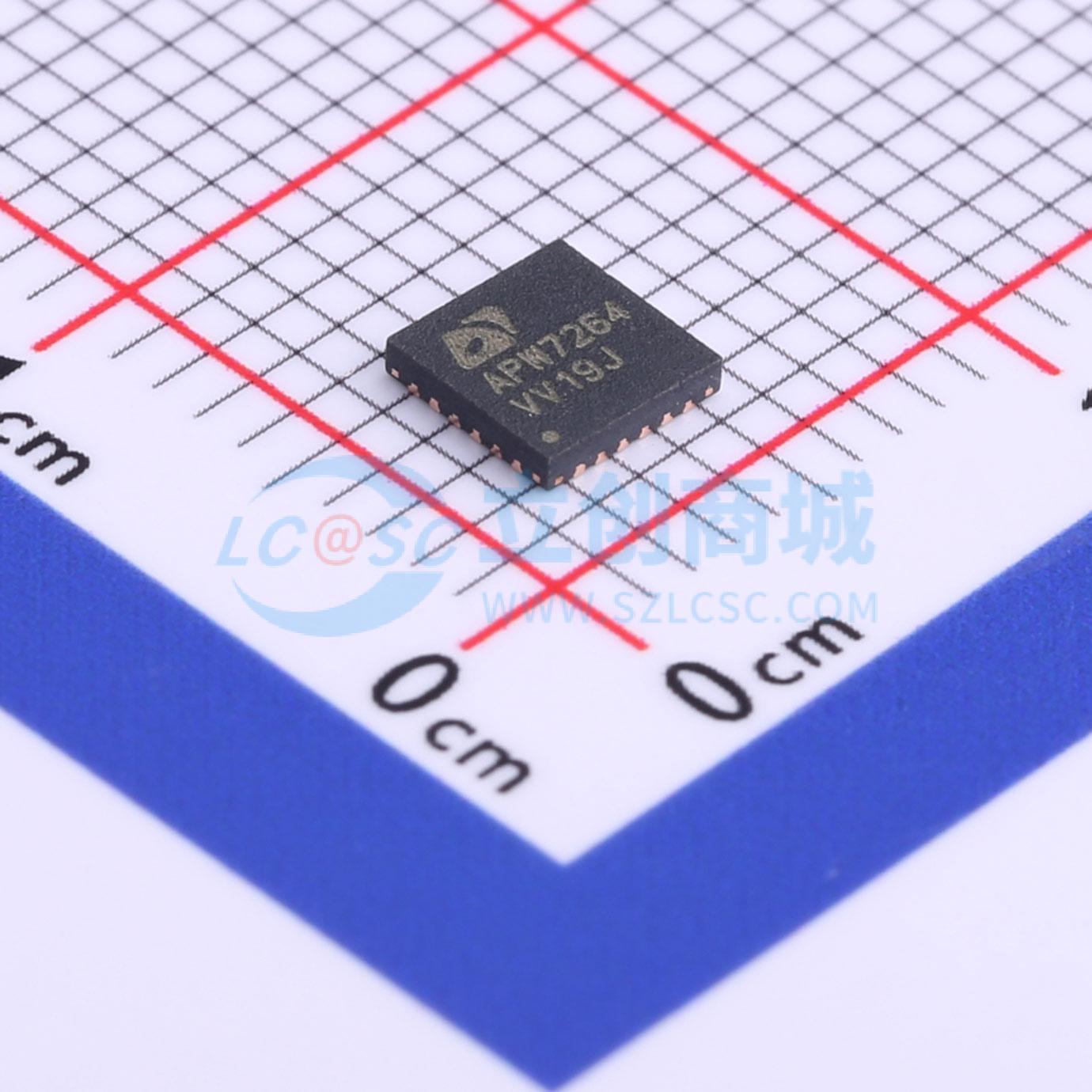

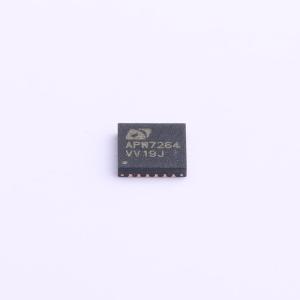

APW7264QBI-TRG

APW7264 是一款高度集成的开关模式电池充电管理和系统电源路径管理设备，适用于各种平板电脑和其他便携式设备中的单节锂离子和锂聚合物电池。其低阻抗电源路径可优化开关模式运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。带有充电和系统设置的 I²C 串行接口使该设备成为真正灵活的解决方案。 该设备支持 3.9V - 6.2V 的 USB 输入源，包括标准 USB 主机端口和具备 6.4V 过压保护的 USB 充电端口。该设备支持 USB 2.0 和 USB 3.0 电源规格，具备输入电流和电压调节功能。为设置默认输入电流限制，APW7264 采用系统中检测电路（如 USB PHY 设备）的检测结果。该设备还支持 USB On-the-Go 操作，可快速启动，并在 VBUS 上提供 4.55V - 5.5V（默认 5V）的可调电压，精确电流限制高达 1.5A。电源路径管理将系统电压调节至略高于电池电压，但不低于 3.5V 的最低系统电压（可编程）。有了这一特性，即使电池完全耗尽或被移除，系统仍可继续运行。当输入源电流或电压达到限制时，电源路径管理会自动将充电电流降至零，然后开始对电池放电，直至满足系统电源需求。这种补充模式操作可防止输入源过载。 当主机无法进行控制时，该设备可启动并完成充电周期。它会自动分三个阶段对电池进行充电：预调节、恒流和恒压。最后，当恒压阶段的充电电流低于预设限制时，充电器会自动停止充电。之后，当电池电压降至再充电阈值以下时，充电器会自动启动另一个充电周期。充电设备为电池充电和系统运行提供了多种安全特性，包括负温度系数热敏电阻监测、充电安全定时器以及过压/过流保护。当结温超过 120℃（可编程）时，热调节功能会降低充电电流。 STAT 输出端可报告充电状态和任何故障情况。发生故障时，INT 会立即通知主机。 APW7264 采用 24 引脚、4×4 mm² 的薄型 QFN 封装。

• 高效 3A 开关模式充电
• 单输入 USB 兼容/适配器充电 - 输入电压和电流限制支持 USB 2.0 和 USB 3.0 - 输入电流限制：100mA、150mA、500mA、900mA、1A、1.5A、2A 和 3A
• 3.9V - 6.2V 输入工作电压范围 - 支持具备输入电压 DPM 调节功能的适配器
• USB OTG，1A 或 1.5A 时输出电压可调，范围为 4.55V 至 5.5V - 精度为 ±15% - 打嗝模式过流保护
• 窄 VDC（NVDC）电源路径管理 - 无电池或电池深度放电时可实现即时开机 - 电池补充模式下的理想二极管操作 1.5MHz 开关频率，适用于薄型电感器 有无主机管理均可实现自主电池充电 - 电池充电使能 - 电池充电预调节 - 充电终止和再充电精度 - ±0.5% 充电电压调节 - ±7% 充电电流调节 - ±7.5% 输入电流调节 - 升压模式下 ±3% 输出调节
• 高度集成
  • 电源路径管理
  • 同步开关 MOSFET
  • 集成式电流感应
  • 内部环路补偿
• 安全性
  • OTG 模式下充电和放电时的电池温度感应
  • 电池充电安全定时器
  • 热调节和热关断
  • 输入系统过压保护
  • MOSFET 过流保护
• 用于 LED 或主机处理器的充电状态输出
• 通过输入电压调节实现最大功率跟踪功能
• 32μA 低电池泄漏电流，支持运输模式
• TQFN 4x4 封装
• 提供无铅环保器件（符合 RoHS 标准）

• 平板电脑
• 智能手机
• 便携式音频扬声器
• 便携式媒体播放器、互联网设备
