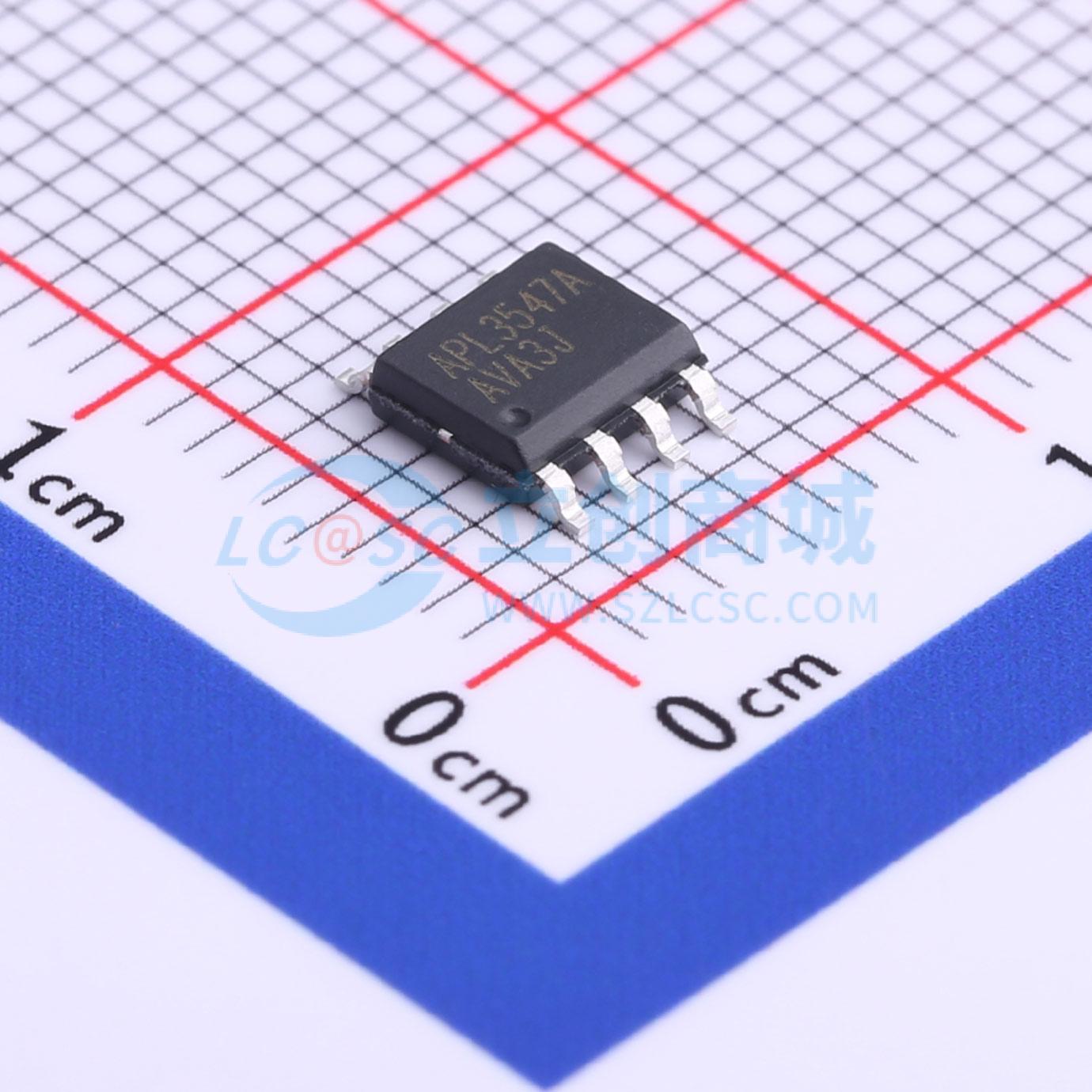

温馨提醒：图片仅供参考，商品以实物为准
APL3547AKAI-TRG
APL3547AKAI-TRG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3547AKAI-TRG
- 商品编号
- C691519
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.5V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | 84mΩ | |
| 功能特性 | 短路保护；输出放电功能；软启动；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
APL3547A 是一种具有多种保护功能的电源分配开关。该设备包含一个由使能逻辑引脚控制的N沟道MOSFET功率开关，并有一个专门用于软启动斜坡速率控制的SS引脚，可用于需要关注浪涌电流的应用中。
该设备集成了多种保护功能，包括限流保护、短路保护、过温保护和欠压锁定。限流保护和短路保护可以在过载或短路事件期间通过限制输出电流在限流阈值处来保护下游设备免受灾难性故障。当VOUT低于VIN-1V时，设备会将输出电流限制在一个较低且安全的水平。过温保护功能会在结温超过150°C时关闭N沟道MOSFET功率开关，并在温度下降50°C时自动重新开启功率开关。欠压锁定功能会在存在有效输入电压之前保持功率开关处于关闭状态。APL3547A中的限流可以通过连接一个从可调限流引脚ISET到地的电阻来设置。
该设备提供无铅SOP-8P和TDFN2x2-6封装。
应用领域
- TFT LCD 模块
- 笔记本电脑和台式电脑
- USB 端口
- 高侧电源保护开关
