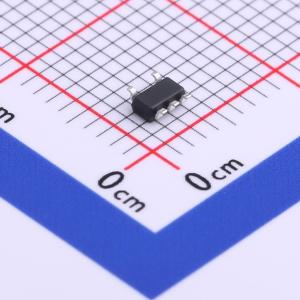

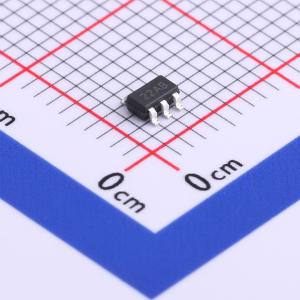

温馨提醒：图片仅供参考，商品以实物为准

APL3522ABI-TRG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ANPEC(茂达电子)
商品型号: APL3522ABI-TRG
商品编号: C691416
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

APL3522A/B 是一种功率分配开关，具有某些保护功能，能够提供高达2.5A的电流。该设备包含一个60mΩ N沟道MOSFET功率开关，该开关由使能逻辑引脚控制，并专用于软启动斜坡上升率控制，适用于需要关注浪涌电流的应用场合。通过DIS引脚可以编程VOUT放电功能。

该设备集成了多种保护特性，包括限流保护、短路保护、过温保护和欠压锁定。限流和短路保护可以在过载或短路事件中限制输出电流，从而保护下游设备免受灾难性故障的影响。当VOUT降至VIN - 1.5V以下时，设备会将电流限制在一个较低且安全的水平。过温保护功能在结温超过140°C时关闭N沟道MOSFET功率开关，并在温度下降20°C后自动开启功率开关。欠压锁定功能会在没有有效输入电压的情况下保持功率开关处于关闭状态。

该设备有无铅SOT-23-5封装版本，分为使能高电平（EN）和低电平（ENB）两种版本。

应用领域

TFT LCD 模块
笔记本电脑和台式电脑
USB 端口
高侧电源保护开关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	60mΩ
	工作温度	-40℃~+85℃
