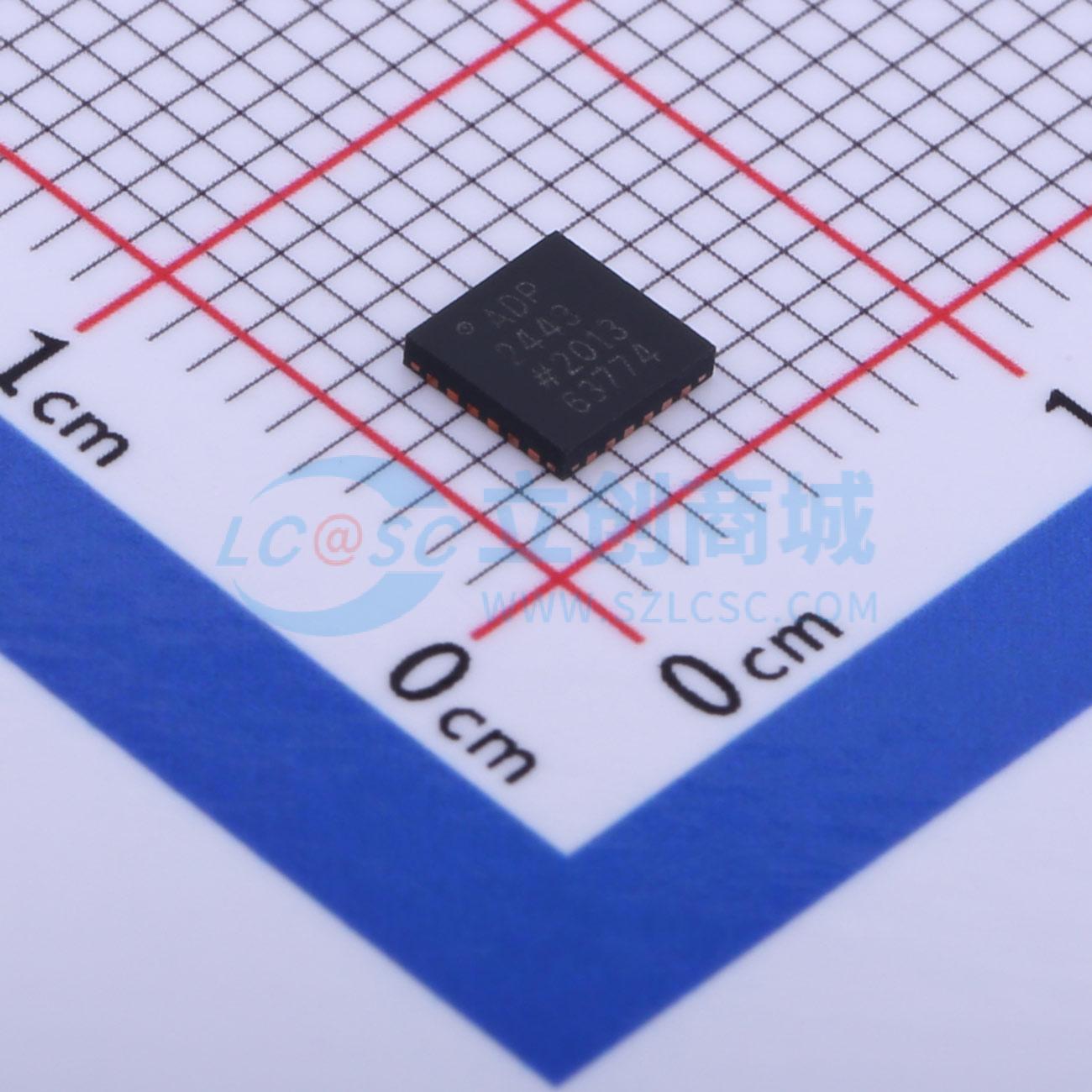

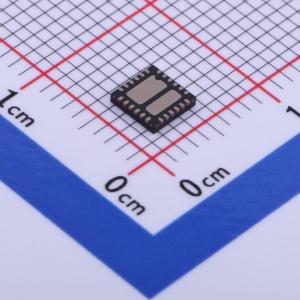

温馨提醒：图片仅供参考，商品以实物为准

ADP2443ACPZN-R7

3A，36V，同步降压DC-DC转换器

描述: ADP2443是一款同步降压DC-DC转换器,支持4.5V至36V的输入电压范围,连续输出电流高达3A。该芯片具有内置的高侧和低侧MOSFET,提供高效解决方案。工作温度范围为-40°C至+125°C。
品牌名称: ADI(亚德诺)
商品型号: ADP2443ACPZN-R7
商品编号: C691800
商品封装: LFCSP-24(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

ADP2443是一款同步降压直流转换器，集成了98毫欧的高端功率金属氧化物半导体场效应晶体管（MOSFET）和35毫欧的同步整流MOSFET，在紧凑的4毫米x4毫米LFCSP封装中提供了高效率解决方案。该稳压器的工作输入电压范围为4.5V至36V。输出电压可调节至0.6V，并能提供高达3A的连续电流。最小50纳秒的导通时间允许稳压器在高频下将高输入电压转换为低输出电压。

ADP2443采用了一种模拟电流模式、恒定频率脉宽调制（PWM）控制方案，以实现优异的稳定性和瞬态响应。ADP2443的开关频率可以从200kHz编程到1.8MHz。同步功能允许开关频率与外部时钟同步，以最小化系统噪声。

ADP2443针对需要高效能和设计灵活性的高性能应用。外部补偿和可调软启动功能提供了设计灵活性。电源良好输出和精密使能输入提供了简单可靠的电源排序。

其他关键特性包括欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、短路保护（SCP）以及热关断（TSD）。

ADP2443的工作结温范围为-40°C至+125°C，采用24引脚、4毫米x4毫米LFCSP封装。

商品特性

连续输出电流：3 A
输入电压：4.5 V 至 36 V
集成MOSFET：98 mΩ / 35 mΩ
基准电压：0.6 V ± 1%
最短导通时间：50 ns
可编程开关频率：200 kHz 至 1.8 MHz
同步到外部时钟：200 kHz 至 1.8 MHz
精密使能和电源良好
带打嗝保护的逐周期电流限制
外部补偿
可编程软启动时间
启动到预充电输出
支持ADIsimPower设计工具

应用领域

中间电源转换
多电池供电系统
过程控制和工业自动化
医疗保健和医疗
网络和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	3A
	开关频率	200kHz~1.8MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
