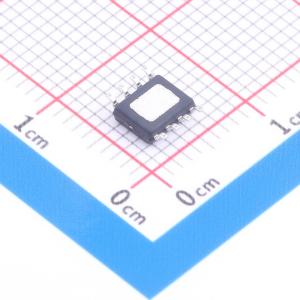

温馨提醒：图片仅供参考，商品以实物为准

MP2363DN-LF-Z

降压型 3A 4.75V~27V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP2363是一款非同步降压调节器,具有集成的功率MOSFET。它能够在宽输入电压范围内实现3A连续输出电流,具有优秀的负载和线路调节性能。内置100mΩ功率MOSFET开关,支持可编程软启动,具有固定365KHz开关频率,包括周期限流和热关断保护功能。
品牌名称: MPS(芯源)
商品型号: MP2363DN-LF-Z
商品编号: C6097046
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 14.46克(g)

商品参数

商品概述

MP2363是一款集成了功率MOSFET的非同步降压稳压器。在较宽的输入电源范围内，它能实现3A的连续输出电流，并具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。可调节的软启动功能可降低启动时对输入电源的冲击。在关断模式下，稳压器的电源电流仅为20µA。 MP2363只需最少数量的常用外部元件，即可构成一个3A降压型DC - DC转换器解决方案。 MP2363提供8引脚SOICN和PDIP封装。

商品特性

3A连续输出电流，4A峰值输出电流
可编程软启动
100mΩ内部功率MOSFET开关
使用低ESR输出陶瓷电容时可保持稳定
效率高达95%
关断模式电流20µA
固定365KHz频率
热关断
逐周期过流保护
4.75V至27V宽工作输入范围
输出电压可在0.92V至21V之间调节
欠压锁定

应用领域

分布式电源系统
电池充电器
线性稳压器的预稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~27V
	输出电压	920mV~21V
	输出电流	3A
	开关频率	365kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；逐波限流；可调软启动
