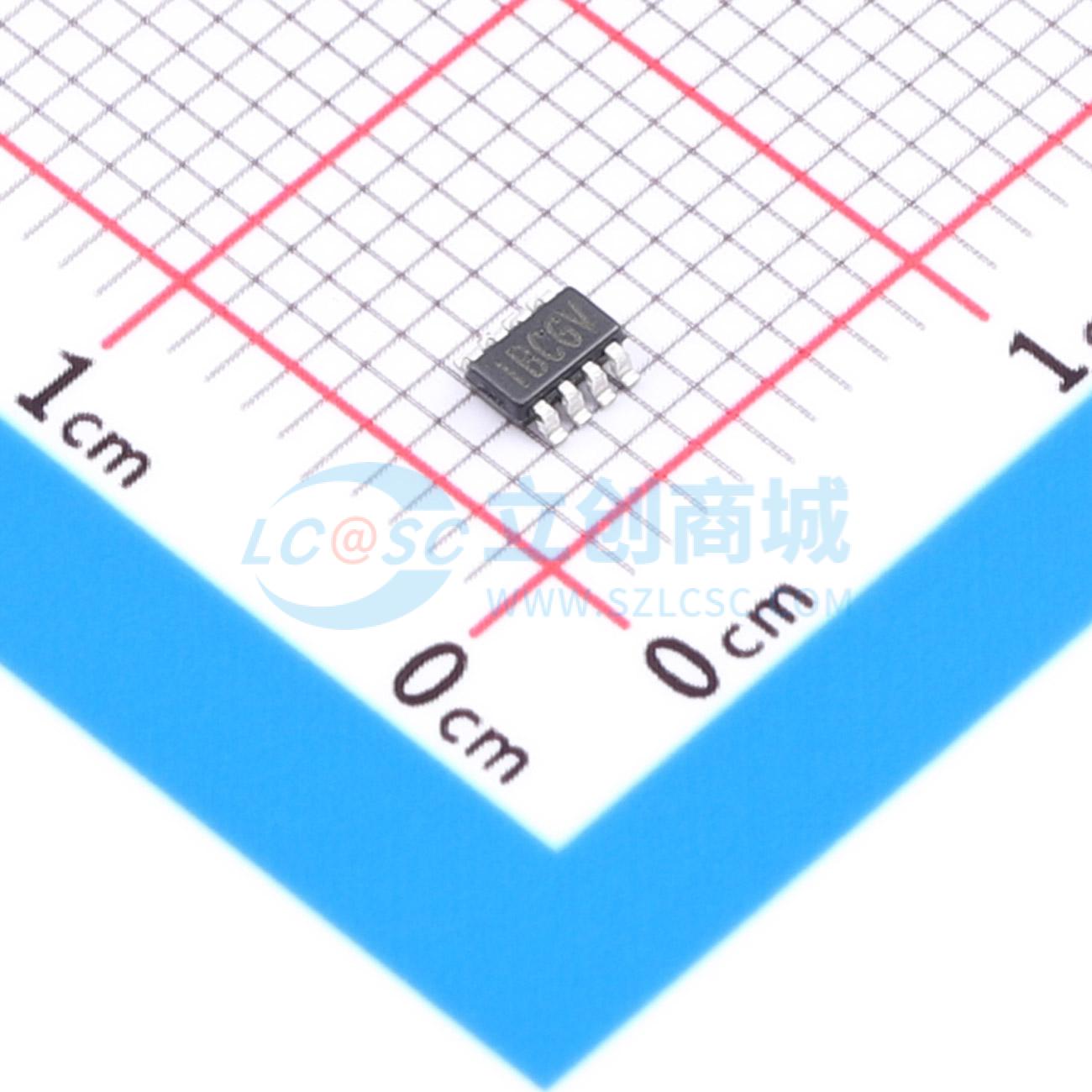

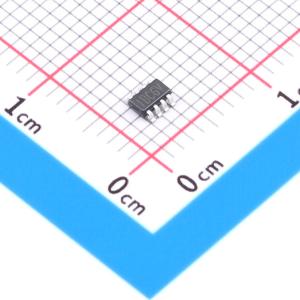

MPQ2172GJ-AEC1-Z

5.5V、2A、2.6MHz 同步降压开关稳压器

SMT扩展库PCB免费打样

描述: MPQ2172 是一款单片式降压开关模式转换器，集成了内部功率 MOSFET。MPQ2172 可在 2.5V 至 5.5V 的输入电压下实现高达 2A 的连续输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V
品牌名称: MPS(芯源)
商品型号: MPQ2172GJ-AEC1-Z
商品编号: C6097516
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.076433克(g)

商品参数

商品概述

MPQ2172 是一款集成了内部功率 MOSFET 的单片式降压开关模式转换器。MPQ2172 可在 2.5V 至 5.5V 的输入电压下实现高达 2A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V。恒定导通时间（COT）控制提供快速瞬态响应，并简化了环路稳定性设计。完整的保护功能包括逐周期电流限制和热关断。 MPQ2172 非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘、远程信息处理系统和便携式仪器。 MPQ2172 仅需少量易于获取的标准外部元件，采用小型 TSOT23 - 8 封装。

商品特性

2.5V 至 5.5V 宽工作输入范围
输出电压低至 0.6V
降压模式下 100% 占空比
高达 2A 输出电流
80mΩ 和 45mΩ 内部功率 MOSFET 开关
3.3V 输入、1.8V 输出时默认开关频率为 2.6MHz
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护（OCP）
断电时自动放电
带打嗝模式的短路保护（SCP）
使用低 ESR 输出陶瓷电容时稳定
采用 TSOT23 - 8 封装
符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
低压 I/O 系统电源
手持/电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5V
	输出电流	2A
	开关频率	2.6MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	520uA
	开关管(内置/外置)	内置
	输出类型	可调
