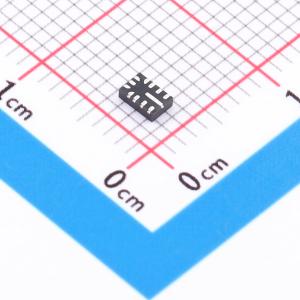

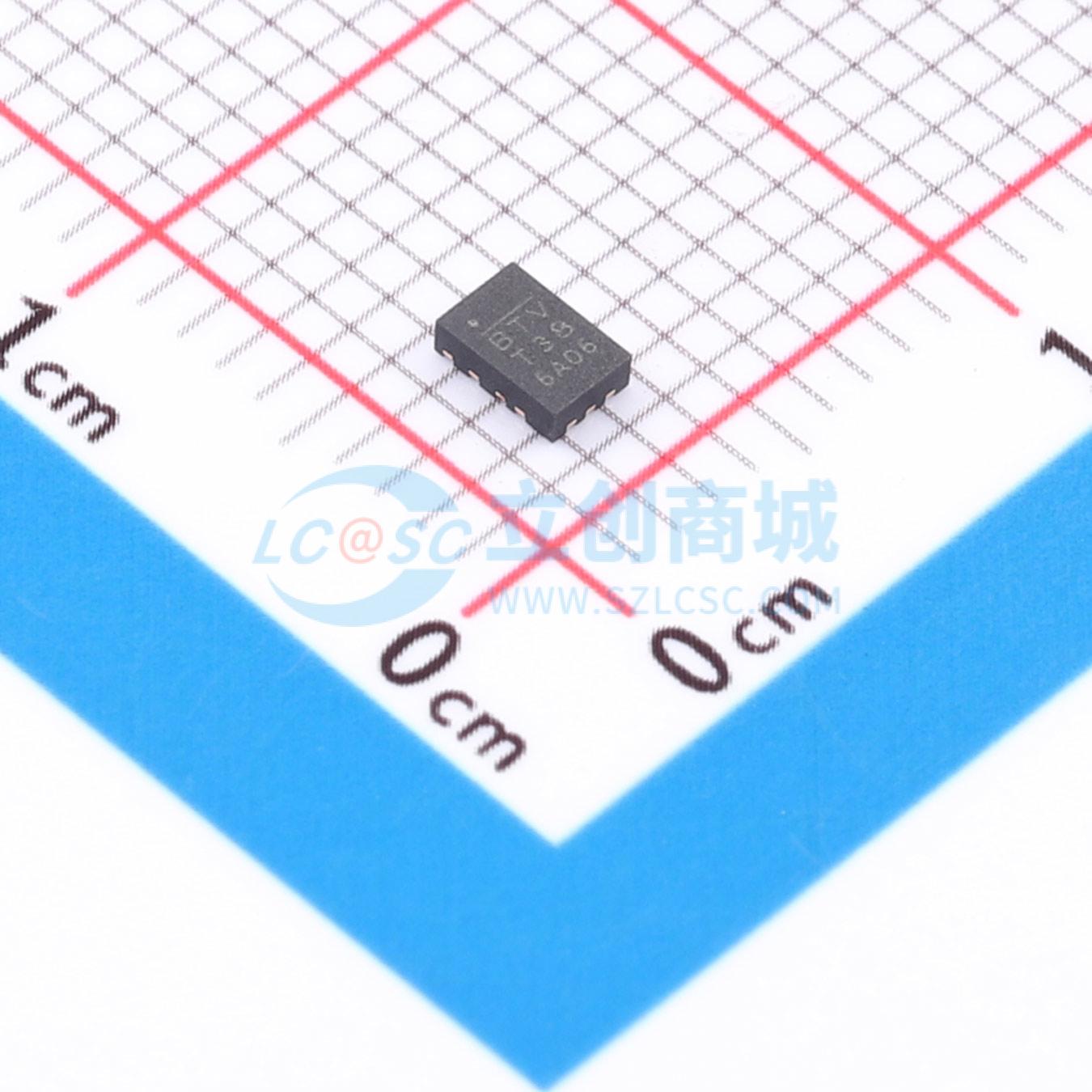

MPQ4323CGDE-AEC1-Z
MPQ4323CGDE-AEC1-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4323CGDE-AEC1-Z
- 商品编号
- C6097537
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | 800mV~34.2V | |
| 输出电流 | 3A | |
| 开关频率 | 2.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4323C是一款可配置频率（350kHz至2.5MHz）的同步降压开关稳压器，集成了内部高端和低端功率MOSFET。该器件采用峰值电流模式控制，可提供3A的高效输出电流（IOUT）。 3.3V至36V的宽输入电压（VIN）范围和42V负载突降耐受能力，适用于汽车输入环境中的各种降压应用。1μA的关断模式静态电流使其可用于电池供电应用。 开漏电源正常（PG）信号表示输出电压在其标称电压的94.5%至105.5%范围内。 频率折返功能有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。 该器件还提供高占空比和低压差模式，以应对汽车冷启动工况。 MPQ4323C提供QFN - 12（2mmx3mm）、QFN - 12（3mmx4mm）和QFN14（2.5mmx3.5mm）封装。
商品特性
- 专为汽车应用设计：
- 可承受42V负载突降
- 支持3.1V冷启动
- 3A连续输出电流（IOUT）
- 最高可在36V下连续工作
- 结温工作范围为 - 40℃至 + 150℃
- 延长电池寿命：
- 1μA关断电源电流
- 高性能，改善散热：
- 集成70mΩ高端和50mΩ低端MOSFET
- 最小导通时间65ns，最小关断时间50ns
- 针对EMC/EMI进行优化：
- 频率扩频调制
- 对称VIN引脚布局
- 符合CISPR25 5级标准
- 350kHz至2.5MHz可配置开关频率（fSW）
- MeshConnect™倒装芯片封装
- 其他特性：
- 电源正常输出
- 强制连续导通模式（FCCM）
- 低压差模式
- 打嗝式过流保护（OCP）
- 提供带可焊侧翼的QFN - 12（2mmx3mm）、QFN12（3mmx4mm）或QFN - 14（2.5mmx3.5mm）封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 高级驾驶辅助系统（ADAS）
- 工业电源系统
