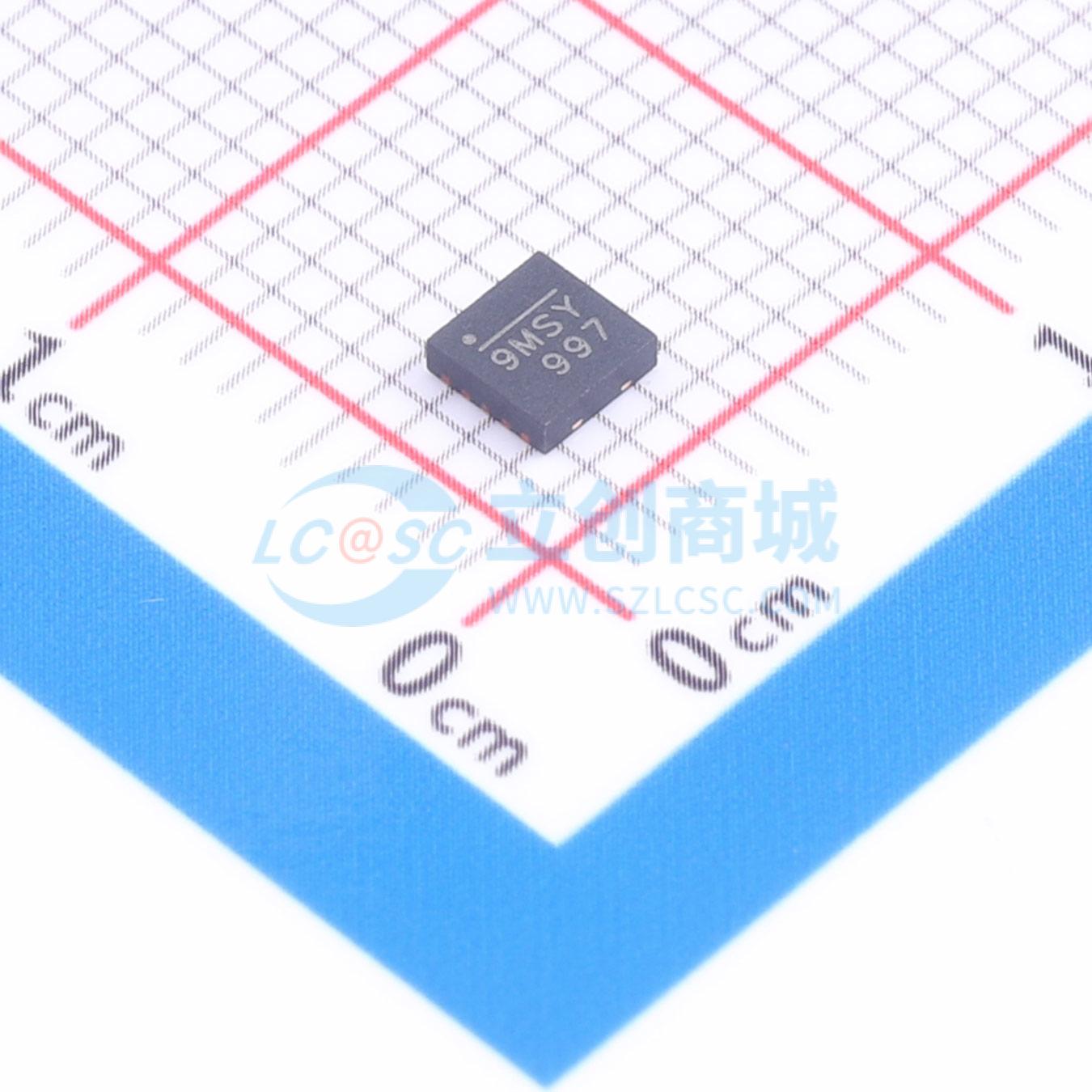

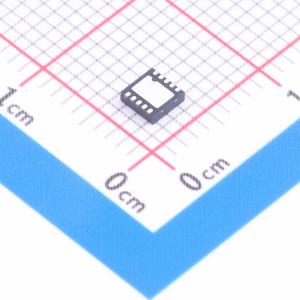

温馨提醒：图片仅供参考，商品以实物为准
MPQ2483DQ-AEC1-LF-Z
MPQ2483DQ-AEC1-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2483DQ-AEC1-LF-Z
- 商品编号
- C6097526
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 14.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 1.35MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压；降压-升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
MPQ2483是一款55V LED驱动器，适用于降压或反相升降压应用。在宽输入电源范围内，它可实现2.5A的峰值电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、输出过压保护、开路保护和输出短路保护。 MPQ2483将直流和PWM调光功能集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MPQ2483仅需少量常用的标准外部元件，提供10引脚3mm x 3mm QFN和14引脚SOIC封装。
商品特性
- 最大峰值电流2.5A
- 降压或升降压模式
- 4.5V至55V宽工作输入范围
- 内部功率MOSFET开关电阻0.28Ω
- 模拟和PWM调光
- 参考电压0.198V
- 关断模式电流5μA
- 使用低ESR电容时稳定
- 逐周期过流保护
- 热关断、过压、短路和开路保护
- 通过AEC-Q100认证
应用领域
- 通用LED照明
- LCD背光面板
- 汽车照明
