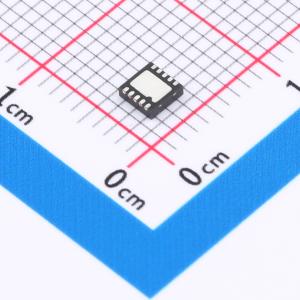

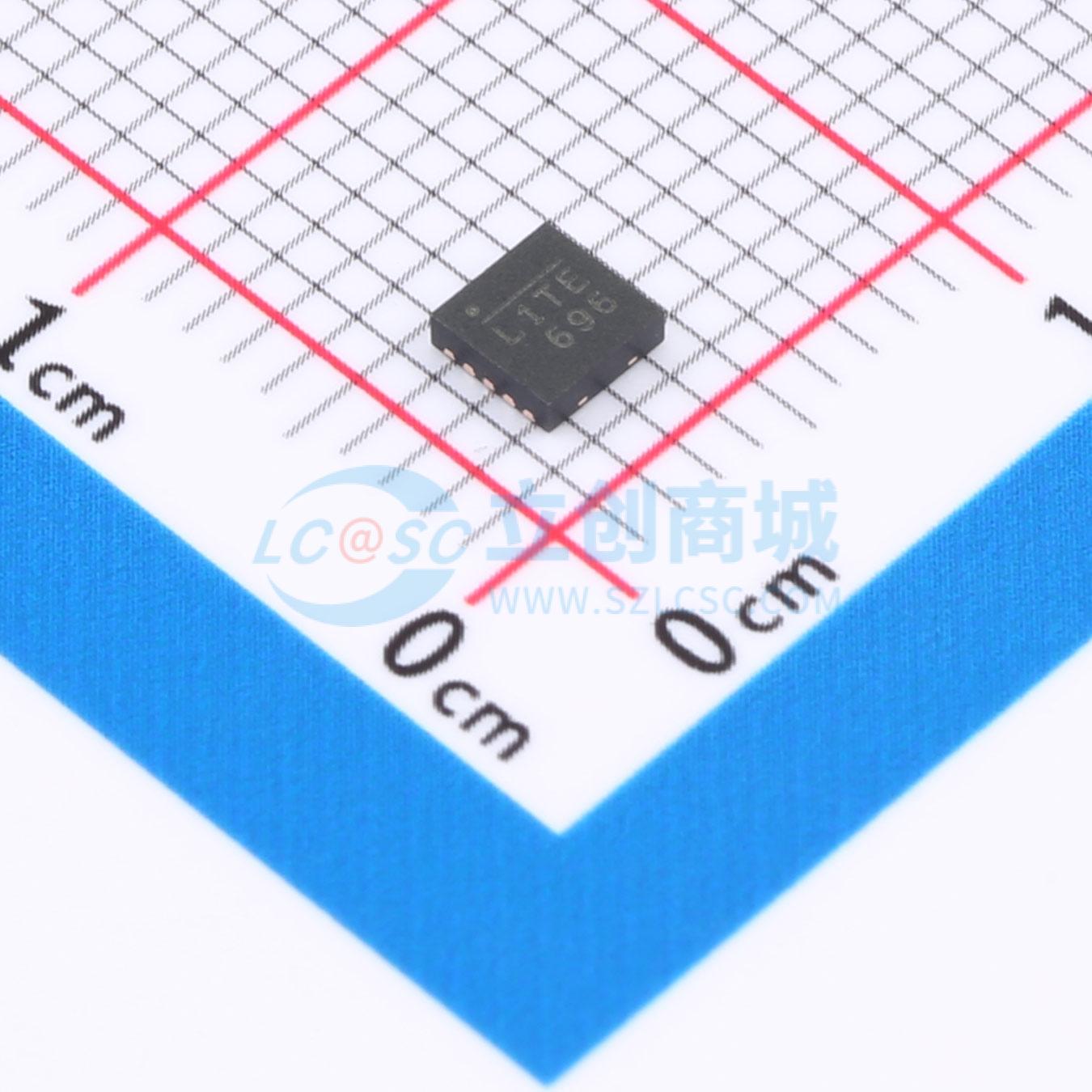

MP2604DQ-LF-Z

无涓流充电功能的单节 1A 线性锂离子电池充电器

SMT扩展库PCB免费打样

描述: MP2604 是一款线性、高性能单节锂离子电池充电器。通过将高压输入保护集成到充电器 IC 中，MP2604 能够承受高达 28V 的输入浪涌。该器件具备恒流 (CC) 和恒压 (CV) 充电模式，支持可编程充电电流（85mA 至 1A）、可编程电池充满阈值、热保护、电池温度监测和反向电流阻断功能。该器件还能向系统提供交流适配器电源正常和充电状态指示。MP2604 采用 10 引脚 3mm x 3mm QFN 封装。
品牌名称: MPS(芯源)
商品型号: MP2604DQ-LF-Z
商品编号: C6097076
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

MP2604 是一款线性、高性能单节锂离子电池充电器。通过将高压输入保护集成到充电器 IC 中，MP2604 能够承受高达 28V 的输入浪涌。该器件具备恒流 (CC) 和恒压 (CV) 充电模式，支持可编程充电电流（85mA 至 1A）、可编程电池充满阈值、热保护、电池温度监测和反向电流阻断功能。该器件还能向系统提供交流适配器电源正常和充电状态指示。 MP2604 采用 10 引脚 3mm x 3mm QFN 封装。

商品特性

输入浪涌高达 28V
适配器或 USB 输入
可编程充电电流：85mA 至 1A
专有恒压自动再充电功能
专有过压保护，电池电压 (VBATT) 精度达 0.75%
电池反向电流 <1μA，从 VIN 端获取的待机电流为 90μA
电池温度监测
过流保护
交流适配器电源正常指示
充电状态指示
可编程软启动
可编程充电终止电流阈值
小巧的 3mm x 3mm QFN 封装

应用领域

手机
MP3/多媒体播放器
智能手机
个人数字助理 (PDA)
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	5V~28V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	90uA
