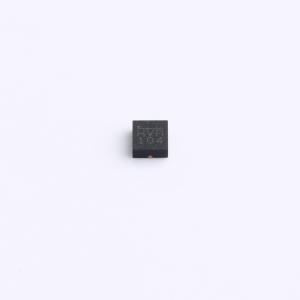

MP2664GG-0000-Z

SMT扩展库PCB免费打样

描述: MP2664是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2664可使用交流适配器或USB端口的输入电源，独立为系统负载供电并为电池充电。该充电器具备恒流预充电、恒流快充（CC）和恒压（CV）调节、充电终止以及自动再充电功能。电源路径管理功能可通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续获得电力。此功率级具备一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持满充状态。MP2664通过限制从输入到系统以及从电池到系统的电流，为系统提供短路保护（SCP）。这一特性对于防止锂离子电池因过高电流而损坏尤为关键。如果电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，从而防止锂离子电池过度放电。集成的I²C控制接口允许MP2664对充电参数进行编程，如输入电流限制、输入最小电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。MP2664采用QFN - 10（2mmx2mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2664GG-0000-Z
商品编号: C6097092
商品封装: QFN-10(2x2)
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

MP2664是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2664可使用交流适配器或USB端口的输入电源，独立为系统负载供电并为电池充电。该充电器具备恒流预充电、恒流快充（CC）和恒压（CV）调节、充电终止以及自动再充电功能。电源路径管理功能可通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续获得电力。此功率级具备一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持满充状态。 MP2664通过限制从输入到系统以及从电池到系统的电流，为系统提供短路保护（SCP）。这一特性对于防止锂离子电池因过高电流而损坏尤为关键。如果电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，从而防止锂离子电池过度放电。集成的I²C控制接口允许MP2664对充电参数进行编程，如输入电流限制、输入最小电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。 MP2664采用QFN - 10（2mmx2mm）封装。

商品特性

单节锂离子/锂聚合物电池的完全自主充电器
完整的电源路径管理，可同时为系统供电和为电池充电
±0.5%的充电电压精度
输入源最大电压为13V
I²C接口，用于设置充电参数和状态报告
完全集成的功率开关，无需外部阻断二极管
内置强大的充电保护，包括电池温度监测和可编程定时器
PCB过温保护（OTP）
系统复位功能
内置电池断开功能
片上热限制调节
采用QFN - 10（2mmx2mm）封装

应用领域

可穿戴设备
智能手持设备
健身配件
智能手表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	455mA
	充电饱和电压	4.2V
	放电截止电压	2.8V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	11uA
	接口类型	I2C
