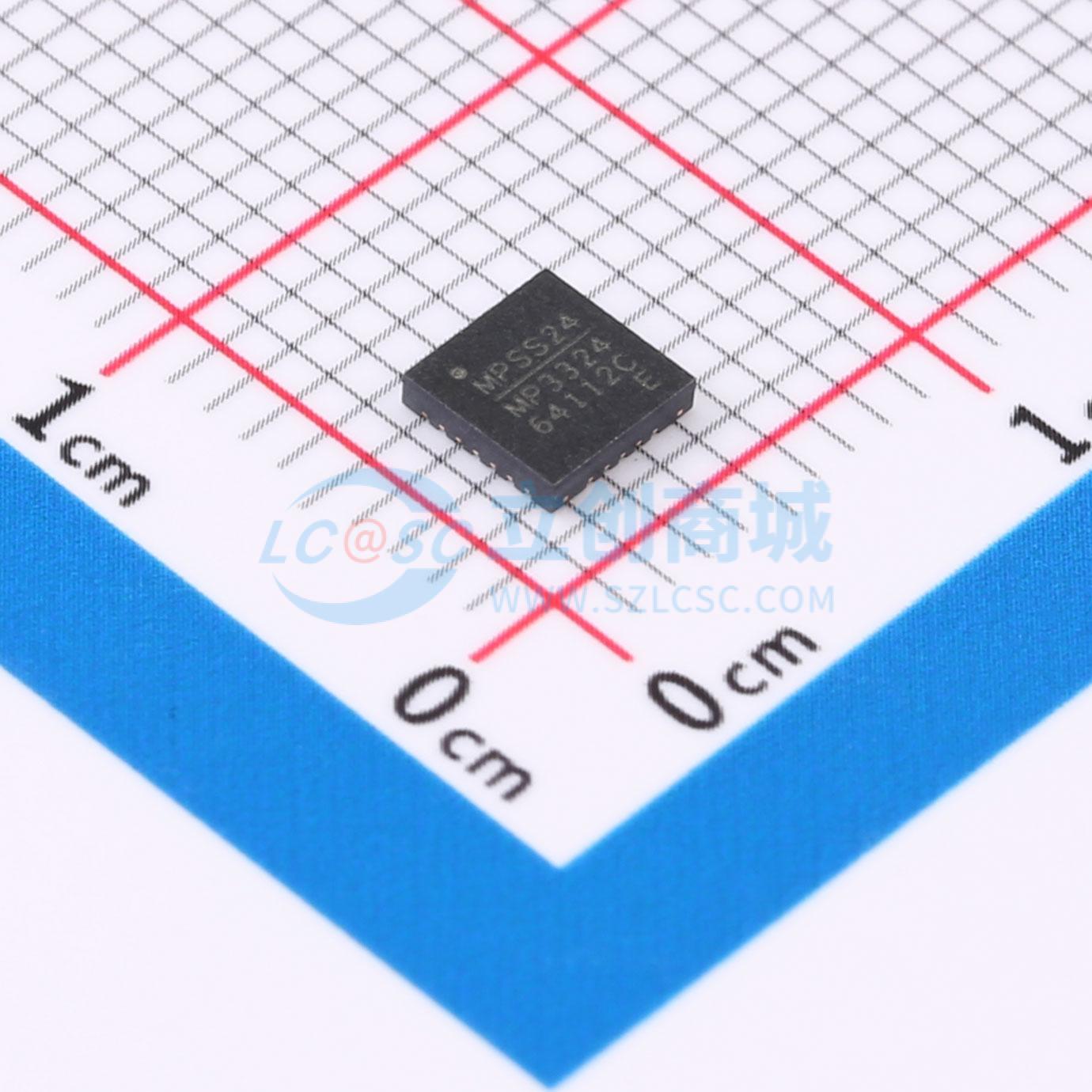

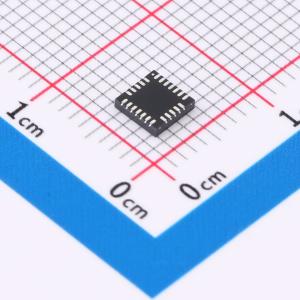

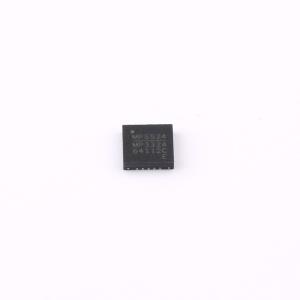

MP3324GRE-Z

8通道LED驱动器，带I2C和PWM/模拟调光

SMT扩展库PCB免费打样

描述: MP3324 是一款 8 通道白光 LED（WLED）驱动器，可在 4V 至 16V 宽输入电压（VIN）范围内工作。MP3324 在每个 LED 串终端采用了八个内部电流源。每个通道的 LED 电流（ILED）由一个外部电流设置电阻设定。每个通道的最大电流为 100mA（VIN ≥ 4.5V 时）。该器件集成了一个 I2C 接口。可通过一个外部电阻配置十种不同的 I2C 地址。这意味着 MP3324 最多可支持十个级联的 IC 来驱动一个 LED 阵列。每个通道都可通过 I2C 开启或关闭。MP3324 为每个 LED 通道同时采用了独立的脉冲宽度调制（PWM）调光和模拟调光，每个通道的 PWM 调光分辨率为 12 位，模拟调光为 6 位。可配置 ILED 斜坡速率和相移以降低 EMI 和 EMC。MP3324 可通过 RFSH/FLT 引脚输出一个刷新信号。刷新信号频率（fREFRESH）可通过 I2C 进行设置。完整的保护功能包括 LED 开路保护（OLP）、LED 短路保护（SLP）和过温保护（OTP）。该器件还具备故障指示功能。如果触发了保护功能，则 RFSH/FLT 引脚会被拉低，相应的故障寄存器会被置位。MP3324 采用 QFN - 24（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP3324GRE-Z
商品编号: C6097116
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

MP3324 是一款 8 通道白光 LED（WLED）驱动器，可在 4V 至 16V 宽输入电压（VIN）范围内工作。MP3324 在每个 LED 串终端采用了八个内部电流源。每个通道的 LED 电流（ILED）由一个外部电流设置电阻设定。每个通道的最大电流为 100mA（VIN ≥ 4.5V 时）。该器件集成了一个 I2C 接口。可通过一个外部电阻配置十种不同的 I2C 地址。这意味着 MP3324 最多可支持十个级联的 IC 来驱动一个 LED 阵列。每个通道都可通过 I2C 开启或关闭。 MP3324 为每个 LED 通道同时采用了独立的脉冲宽度调制（PWM）调光和模拟调光，每个通道的 PWM 调光分辨率为 12 位，模拟调光为 6 位。可配置 ILED 斜坡速率和相移以降低 EMI 和 EMC。 MP3324 可通过 RFSH/FLT 引脚输出一个刷新信号。刷新信号频率（fREFRESH）可通过 I2C 进行设置。完整的保护功能包括 LED 开路保护（OLP）、LED 短路保护（SLP）和过温保护（OTP）。该器件还具备故障指示功能。如果触发了保护功能，则 RFSH/FLT 引脚会被拉低，相应的故障寄存器会被置位。 MP3324 采用 QFN - 24（4mmx4mm）封装。

商品特性

4V 至 16V 宽输入电压（VIN）范围
8 通道，每通道最大 100mA（VIN ≥ 4.5V）
通过外部电阻配置 LED 电流（ILED）
每通道 6 位模拟调光
每通道 12 位脉冲宽度调制（PWM）调光
可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率（fPWM）
刷新信号输出
I2C 接口，可通过外部电阻配置 10 个地址
可配置 ILED 压摆率和 80μs 相移
故障指示
LED 开路保护
具备可配置阈值的 LED 短路保护
欠压锁定（UVLO）保护
过温保护（OTP）
符合 ELV 指令 II
采用 QFN - 24（4mmx4mm）封装

应用领域

LED 照明
仪表集群
通用显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4V~16V
	开关频率	-
	通道数	8
	输出电流	100mA

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
