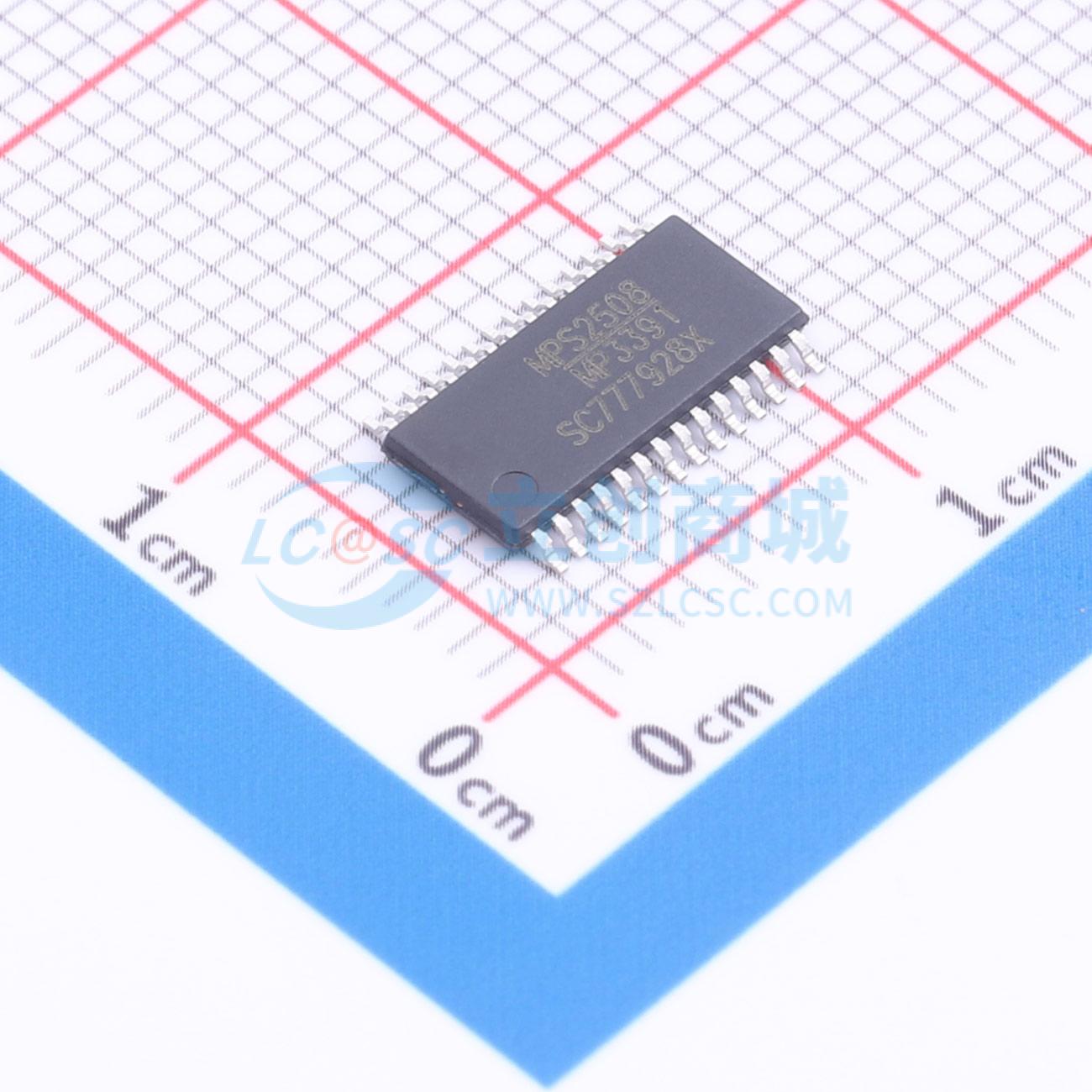

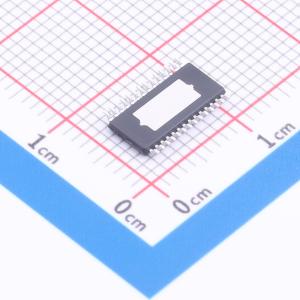

MP3391EF-LF-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP3391EF-LF-Z
商品编号: C6097130
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 14.45克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-20℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-

商品概述

MP3391是一款带有8通道电流源的升压控制器，专为驱动大尺寸LCD面板背光应用的WLED阵列而设计。 MP3391采用电流模式、固定频率架构。开关频率可通过外部频率设置电阻进行编程。它驱动外部MOSFET，将9V至35V输入电源的输出电压升压。MP3391将每个LED串中的电流调节到由外部电流设置电阻设定的编程值。 MP3391采用8个内部电流源进行电流平衡。串间电流匹配可实现2.5%的调节精度。其LED电流源上的低调节电压可降低功率损耗并提高效率。 PWM调光通过外部PWM输入信号或直流输入信号实现。调光PWM信号可在内部生成，调光频率由外部设置电容进行编程。

商品特性

9V至35V输入电压范围
10V MOSFET栅极驱动器
可选择驱动8、6和4串LED
每串最大120mA
串间电流匹配精度为2.5%
可编程开关频率
PWM或直流输入突发PWM调光
开路/短路保护和故障标志输出
可编程短路保护电压和时间阈值
可编程过压保护
灵活可扩展的LED通道应用
热关断
28引脚TSSOP和28引脚SOIC封装

应用领域

台式LCD平板显示器
平板视频显示器
LCD电视和显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	9V~35V
	开关频率	280kHz
	通道数	8
	输出电压	-
	输出电流	120mA
