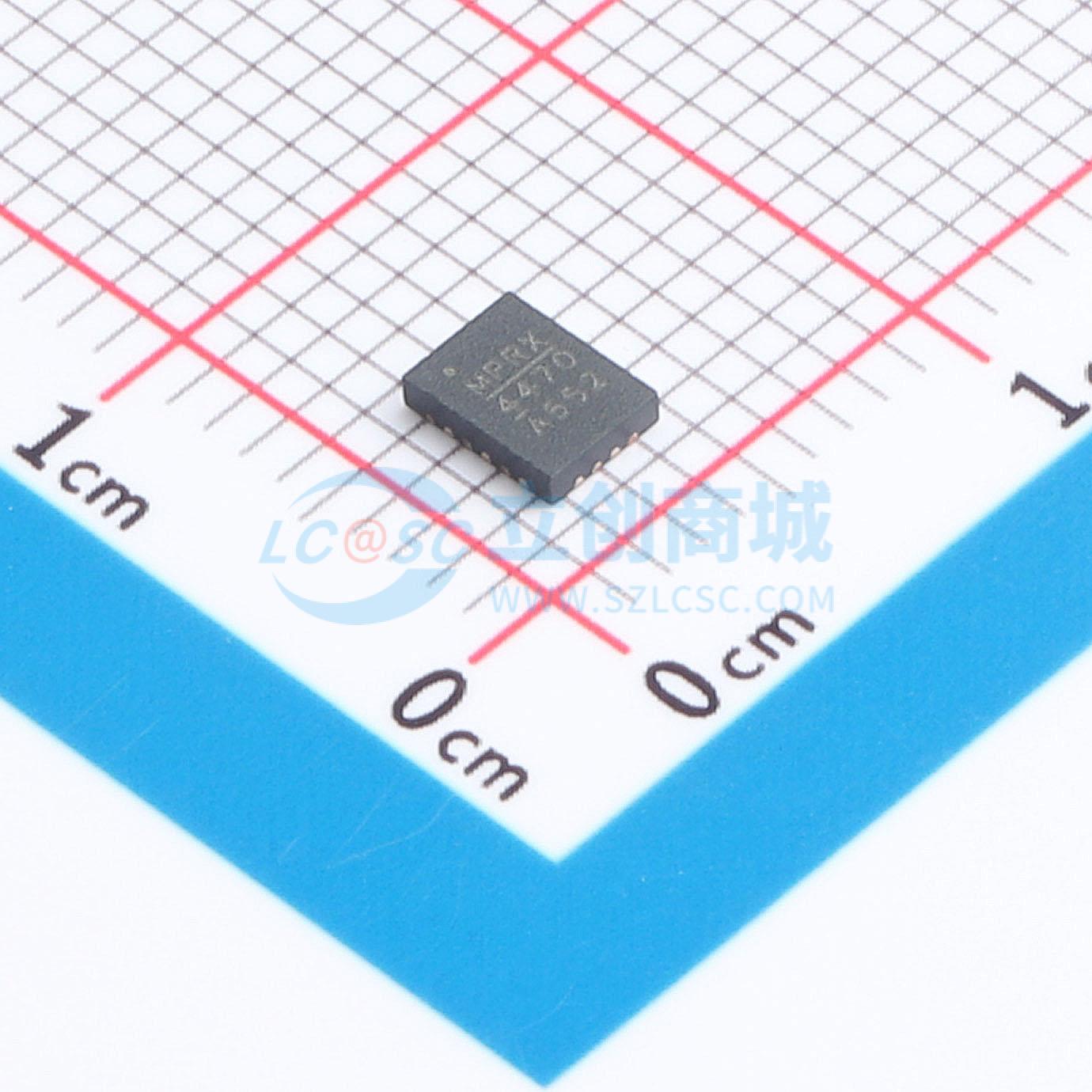

MP4470AGL-Z

高效、快速瞬态、同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP4470AGL-Z
商品编号: C6097169
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.232214克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MP4470/4470A是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现5A的连续输出电流，并具有出色的负载和线性调节能力。它还能在宽输入电源和负载范围内提供快速的瞬态响应和良好的稳定性。MP4470/4470A在宽输出电流负载范围内高效运行。 MP4470具备完整的保护功能，包括短路保护（SCP）、过流保护（OCP）、过压锁定保护（OVP latch）、欠压保护（UVP）和热关断保护。MP4470A除了没有过压锁定保护功能外，其他保护功能与MP4470相同。 MP4470/4470A仅需少量易于获取的标准外部元件，采用节省空间的3mm×4mm、20引脚QFN封装。

商品特性

4.5V至36V宽工作输入范围
保证5A连续输出电流
内置40mΩ高端、20mΩ低端功率MOSFET
专有开关损耗降低技术
1%参考电压
可编程软启动时间
低压差模式
200kHz至1MHz开关频率
短路保护（SCP）、过流保护（OCP）、过压锁定保护（仅MP4470）、欠压保护（UVP）和热关断保护
输出电压可在0.8V至0.9×VIN之间调节
采用3×4mm 20引脚QFN封装

应用领域

笔记本系统和I/O电源
汽车系统
网络系统
工业电源
光通信系统
分布式电源和负载点（POL）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~32.4V
	输出电流	5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
