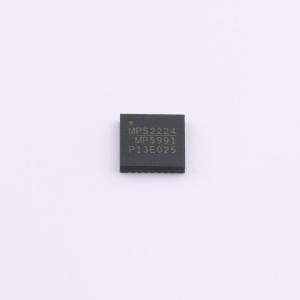

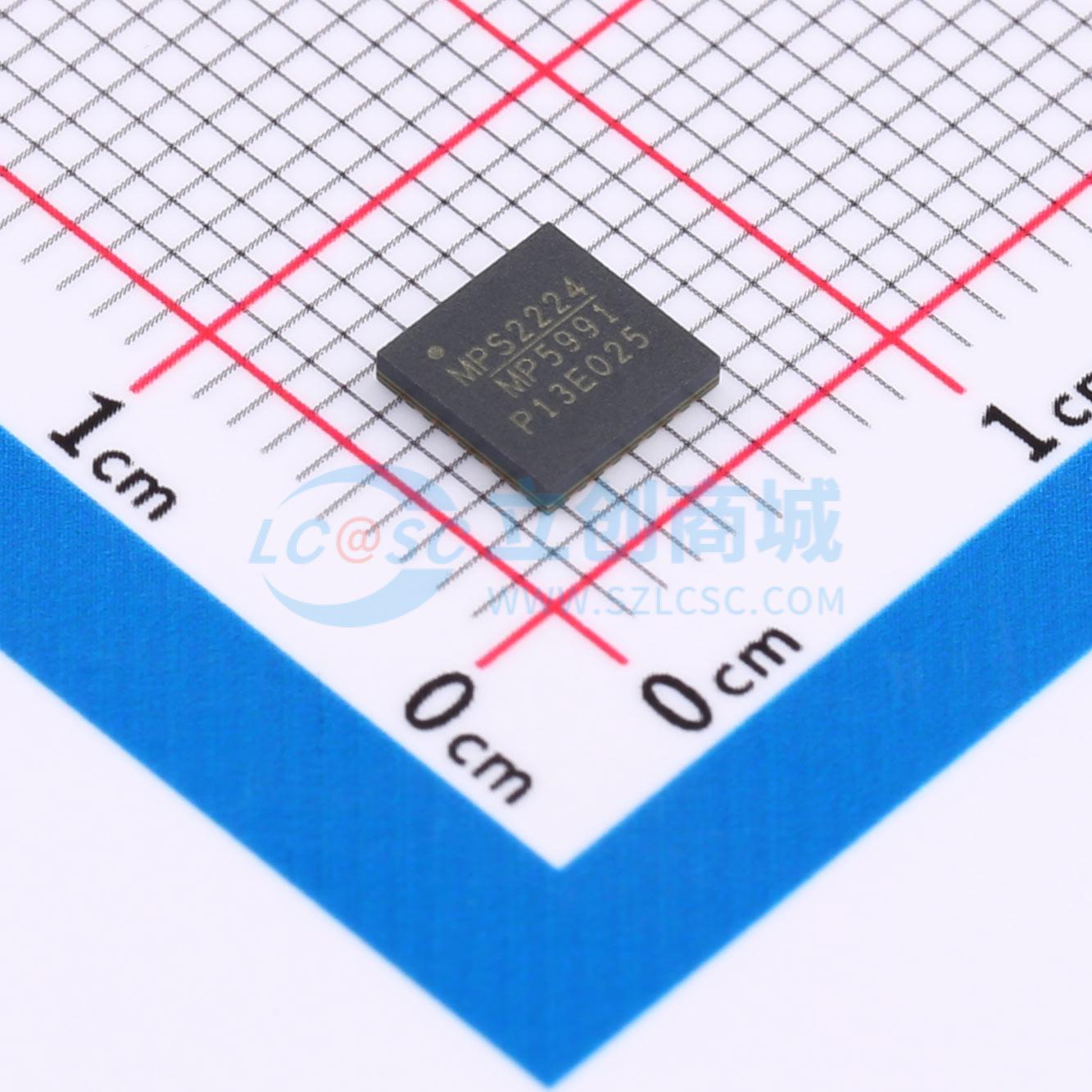

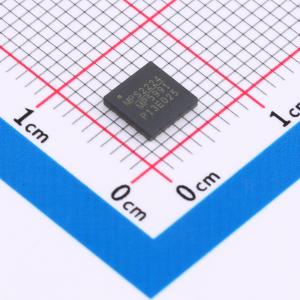

MP5991GLU-Z

SMT扩展库PCB免费打样

描述: MP5991 是一款集成式单芯片控制器和开关，内置功率 MOSFET 及其他电路，可独立工作，也可通过热插拔控制器进行控制。在室温条件下，该器件每个可驱动高达 50A 的连续输出电流 (IOUT)，在有气流的情况下，可驱动高达 60A 的连续 IOUT。当电路板插入带电背板电源时，该器件通过限制流向负载的浪涌电流来限制背板电压降。它通过电流限制 (ILIMIT) 参考输入和软启动斜坡控制栅极电压 (VGATE)，从而限制内部 MOSFET 电流 (IFET)。MP5991 具备诸多简化系统设计的特性，例如用于监测 IOUT 的集成电流镜和集成片上温度感应功能。这无需使用外部电流检测功率电阻、功率 MOSFET 和温度检测器件。该 IC 可检测功率 MOSFET 的栅极、源极和漏极短路情况。它还通过故障报告输出 (GOK) 向热插拔控制器提供反馈。MP5991 可在大电流应用中并联工作。启动期间，所有并联器件会主动进行电流共享。MP5991 采用 LGA - 32 (5mmx5mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP5991GLU-Z
商品编号: C6097187
商品封装: LGA-32(5x5)
包装方式: 编带
商品毛重: 0.12克(g)

商品概述

MP5991 是一款集成式单芯片控制器和开关，内置功率 MOSFET 及其他电路，可独立工作，也可通过热插拔控制器进行控制。在室温条件下，该器件每个可驱动高达 50A 的连续输出电流 (IOUT)，在有气流的情况下，可驱动高达 60A 的连续 IOUT。当电路板插入带电背板电源时，该器件通过限制流向负载的浪涌电流来限制背板电压降。它通过电流限制 (ILIMIT) 参考输入和软启动斜坡控制栅极电压 (VGATE)，从而限制内部 MOSFET 电流 (IFET)。 MP5991 具备诸多简化系统设计的特性，例如用于监测 IOUT 的集成电流镜和集成片上温度感应功能。这无需使用外部电流检测功率电阻、功率 MOSFET 和温度检测器件。该 IC 可检测功率 MOSFET 的栅极、源极和漏极短路情况。它还通过故障报告输出 (GOK) 向热插拔控制器提供反馈。MP5991 可在大电流应用中并联工作。启动期间，所有并联器件会主动进行电流共享。 MP5991 采用 LGA - 32 (5mmx5mm) 封装。

商品特性

4V 至 16V 工作输入电压 (VIN) 范围
高达 50A 连续输出电流 (IOUT)
有气流时高达 60A 连续 IOUT
集成 1mΩ RDS(ON) 功率 MOSFET
IMON 报告（±1% 精度）
内置 MOSFET 驱动器
3.3V LDO 输出
带检测输出的集成电流检测
可配置过流限制
可配置短路电流限制
内置插入延迟
可配置软启动 (SS)
输出短路保护 (SCP)
过温保护 (OTP)
内置保险丝健康报告
故障信号输出 (GOK)
故障类型指示 (FLT_TYPE)
支持大电流应用的并联工作
集成智能保险丝温度感应
采用 LGA - 32 (5mmx5mm) 封装

应用领域

热插拔
PC 卡
磁盘驱动器
服务器网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	4V~16V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+125℃@(Tj)
