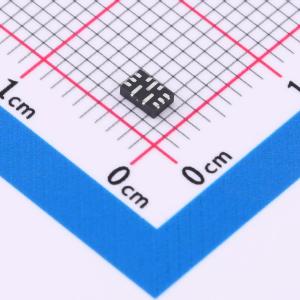

MPQ2167BGDE-AEC1-Z

6V、4A，可配置频率，同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ2167BGDE-AEC1-Z
商品编号: C6097512
商品封装: QFN-11(2x3)
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ2167B 是一款同步降压转换器，采用峰值电流控制，可实现高达 4A 的连续输出电流，具备出色的瞬态响应和效率表现。该器件的输入电压范围为 2.7V 至 6.0V，输出电压低至 0.606V，且频率可配置（300kHz 至 2.2MHz）。它非常适合广泛的应用场景，包括汽车信息娱乐系统、仪表盘、远程信息处理系统和便携式仪器。该器件集成了一个 35mΩ 的高端 MOSFET 和一个 25mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。在轻载情况下，它可以配置为高级异步模式（AAM）或强制连续导通模式（FCCM）。AAM 通过降低开关损耗来实现高效率，而 FCCM 具有可控制的频率和较低的输出纹波。 MPQ2167B 具备标准特性，包括软启动、外部同步时钟、使能控制和电源正常指示。此外，该器件通过谷值电流检测提供过流保护，以避免电流失控。其他安全特性包括短路保护、可靠的过压保护和自动恢复热保护。 MPQ2167B 采用内部补偿，仅需少量易于获取的标准外部元件，采用 QFN - 11（2mmx3mm）封装。

商品特性

2.7V 至 6.0V 工作输入范围
输出可调，最低 0.606V，连续输出电流高达 4A
高效同步模式控制
35mΩ 和 25mΩ 内部功率 MOSFET
频率可配置，最高 2.2MHz
外部同步时钟，最高 2.2MHz
42μA 静态电流
低关断模式电流
100% 占空比运行
内部补偿
模式可选 AAM 或 FCCM 运行
外部软启动
远程使能控制
电源正常指示
逐周期过流保护
短路保护
输入欠压锁定
输出过压保护
热关断
提供 QFN - 11（2mmx3mm）封装
提供可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
工业电源
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	606mV~6V
	输出电流	4A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	42uA
	开关管(内置/外置)	内置
	输出类型	可调
