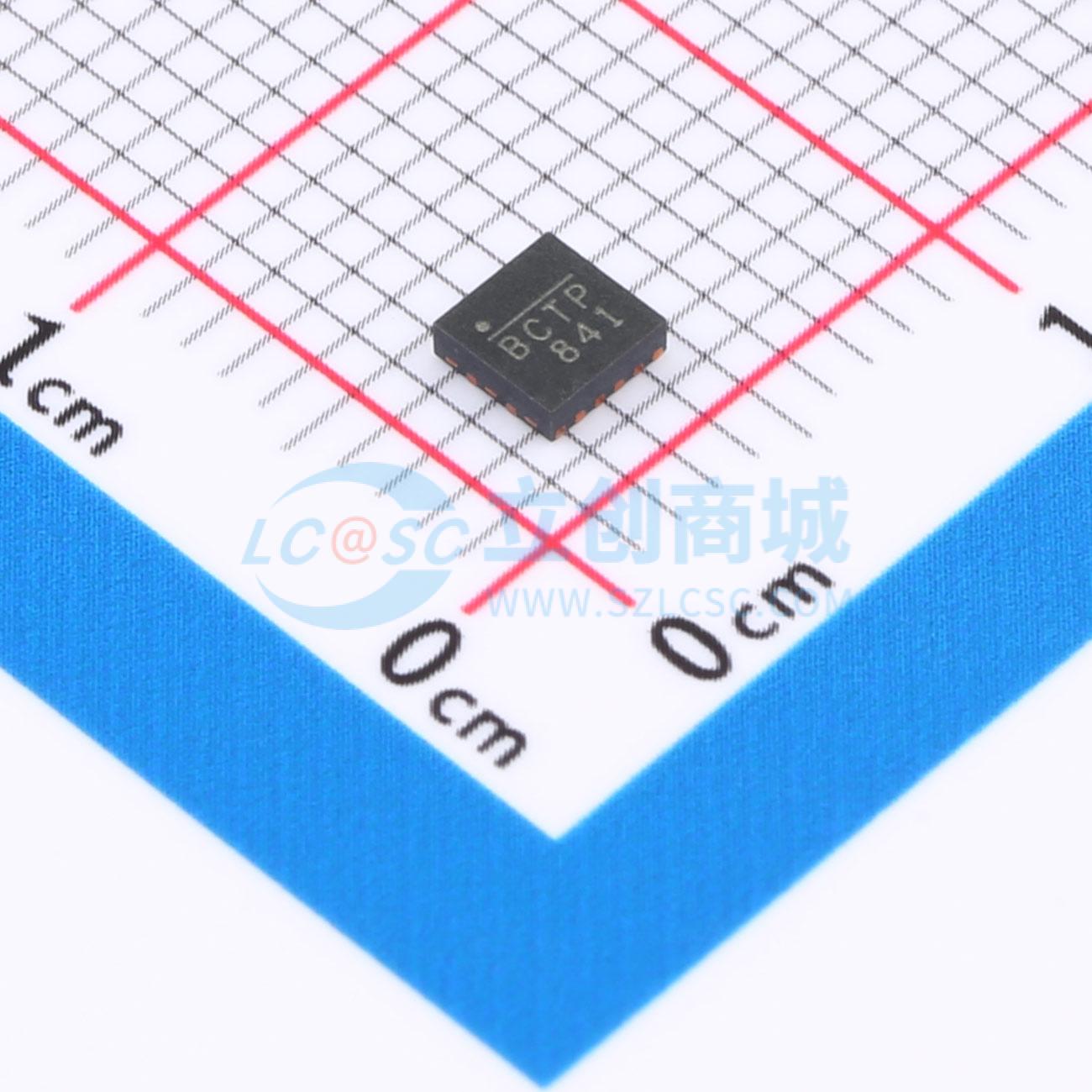

温馨提醒：图片仅供参考，商品以实物为准

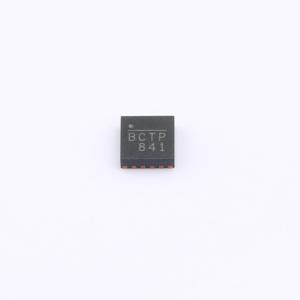

MP8720GQ-Z
降压型 10A 4.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8720GQ-Z
- 商品编号
- C6097236
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 10A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP8720为系统电源（如DDR内存和USB Type-C）提供具有最高功率密度的完整电源解决方案。MP8720集成了一个高频、同步整流、降压开关模式转换器（V₀₋ₜ），并带有可调电流限制（CLM）。 基于MPS专有的开关损耗降低技术和内部低RDS(ON)功率MOSFET，MP8720在宽输出电流负载范围内高效运行。 自适应恒定导通时间（COT）控制模式提供快速瞬态响应，并简化了环路稳定性设计。直流自动调谐环路提供良好的负载和线性调整率。 通过设置CLM，电流限制可在8.5A至16.5A之间调整，以适用于不同模式的应用。 全面的保护功能包括过流限制（OCL）、过压保护（OVP）、欠压保护（UVP）和热关断。 MP8720所需的外部元件数量极少，采用QFN16（3mmx3mm）封装。
商品特性
- 4.5V至26V宽工作输入范围
- 与USB Type-C兼容
- 10A连续输出电流
- 8.5A至16.5A可调电流限制
- 固定700KHz开关频率
- 自适应COT实现快速瞬态响应
- 直流自动调谐环路
- 使用POSCAP和陶瓷输出电容时保持稳定
- 内部软启动（SS）
- 可选脉冲跳过或强制CCM模式
- 输出电压可在0.8V至5.5V之间调节
- 过流限制（OCL）、过压保护（OVP）、欠压保护（UVP）和热关断
- 通过EN引脚或电源循环进行锁存关闭复位
- 采用QFN-16（3mmx3mm）封装
应用领域
- 电视
- 网络系统
- 分布式电源系统
- 机顶盒
