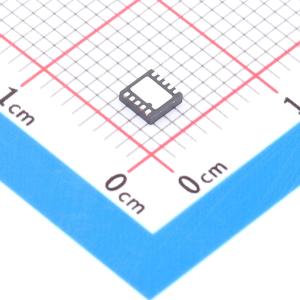

MP26023DQ-LF-Z

28V, 1A 线性锂离子电池充电器，带涓流充电功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP26023DQ-LF-Z
商品编号: C6097074
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

MP26023是一款线性、高性能单节锂离子电池充电器。通过将高压输入保护集成到充电器IC中，MP26023能够承受高达28V的输入浪涌。该器件具有恒流（CC）和恒压（CV）充电模式，具备可编程充电电流（85mA至1A）、可编程电池充满阈值、热保护、电池温度监测、反向电流阻断和涓流充电等功能。该器件还向系统提供交流适配器电源正常和充电状态指示。 MP26023采用10引脚3mm x 3mm QFN封装。

商品特性

输入浪涌高达28V
适配器或USB输入
可编程充电电流：85mA至1A
专有恒压自动再充电
专有过压保护
电池电压（VBATT）精度达0.75%
电池反向电流<1μA
从输入电压（VIN）获取的待机电流为90μA
电池温度监测
过流保护
交流适配器电源正常指示
充电状态指示
可编程软启动
可编程充电终止电流阈值
小巧的3mm x 3mm QFN封装

应用领域

手机
MP3播放器
智能手机
个人数字助理（PDA）
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	90uA
	均衡电流	-
	接口类型	-
