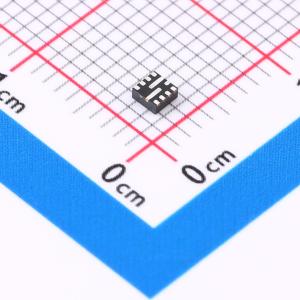

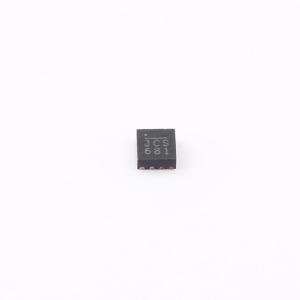

MP2349GG-Z
24V、6.5A、低静态电流、带模式选择的同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2349GG-Z
- 商品编号
- C6097044
- 商品封装
- QFN-11(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 600mV~13V | |
| 输出电流 | 6.5A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 105uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2349是一款高度集成的高频同步整流降压开关模式转换器。在宽输入电压（VIN）范围内，它能提供极为紧凑的解决方案，实现高达6.5A的连续输出电流（IOUT）和7.5A的峰值输出电流（IOUT_MAX）。 基于MPS专有的开关损耗降低技术和内部低导通电阻（RDS(ON)）功率MOSFET，MP2349在宽IOUT负载范围内高效运行。 自适应恒定导通时间（COT）控制提供快速瞬态响应，简化环路稳定。直流自动调谐环路与远程差分检测相结合，可实现良好的负载和线性调节。 完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。 MP2349所需的外部元件极少，采用QFN - 11（2mmx2mm）封装。
商品特性
- 4.5V至24V宽工作输入电压（VIN）范围
- 105μA低静态电流（IQ）
- 6.5A连续输出电流（IOUT）
- 7.5A峰值输出电流（IOUT_MAX）
- 自适应恒定导通时间（COT）实现快速瞬态响应
- 直流自动调谐环路
- 低导通电阻（RDS(ON)）内部功率MOSFET
- 专有的开关损耗降低技术
- 可选强制连续导通模式（FCCM）、自动脉冲频率调制（PFM）/脉冲宽度调制（PWM）模式和超声波模式（USM）
- 固定700kHz开关频率（fSW）
- 使用POSCAP和陶瓷电容时保持稳定
- 内部软启动（SS）
- 输出放电
- 过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和带自动重试功能的热关断
- 采用QFN - 11（2mmx2mm）封装
- 搭配MPS电感MPL - AL6050和MPL - AL4020系列可实现优化性能
应用领域
- 安防摄像头
- 便携式设备和xDSL设备
- 数字机顶盒
- 平板电视和显示器
- 通用电源
