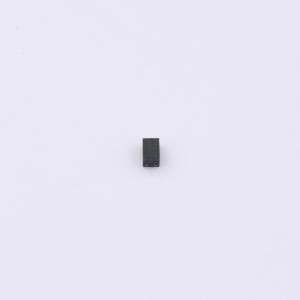

温馨提醒：图片仅供参考，商品以实物为准
MP2148GQD-Z
采用超小型1x1.5mm QFN封装、静态电流为11uA、输出电流为1A的同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP2148 是一款单片式降压开关模式转换器，内置功率 MOSFET。它能在 2.3V 至 5.5V 的输入电压下实现 1A 的连续输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2148GQD-Z
- 商品编号
- C6097002
- 商品封装
- QFN-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 11uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2148是一款单片降压型开关模式转换器，内置功率MOSFET。它能在2.3V至5.5V的输入电压下实现1A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。 恒定导通时间控制方案可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2148采用超小型QFN6（1.0mmx1.5mm）封装，仅需少量现成的标准外部元件。 MP2148非常适合广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。
商品特性
- 低静态电流（IQ）：11μA
- 2.2MHz开关频率
- 用于电源排序的使能（EN）引脚
- 仅固定输出版本具备电源正常（Power Good）信号
- 2.3V至5.5V宽工作输入范围
- 输出电压可从0.6V开始调节
- 高达1A输出电流
- 120mΩ和80mΩ内部功率MOSFET开关
- 输出放电功能
- 100%占空比
- 带打嗝模式的短路保护
- 使用低ESR输出陶瓷电容可稳定工作
- 采用QFN-6（1.0mmx1.5mm）封装
应用领域
- 无线/网卡
- 便携式和移动设备
- 电池供电/可穿戴设备
- 低电压I/O系统电源
