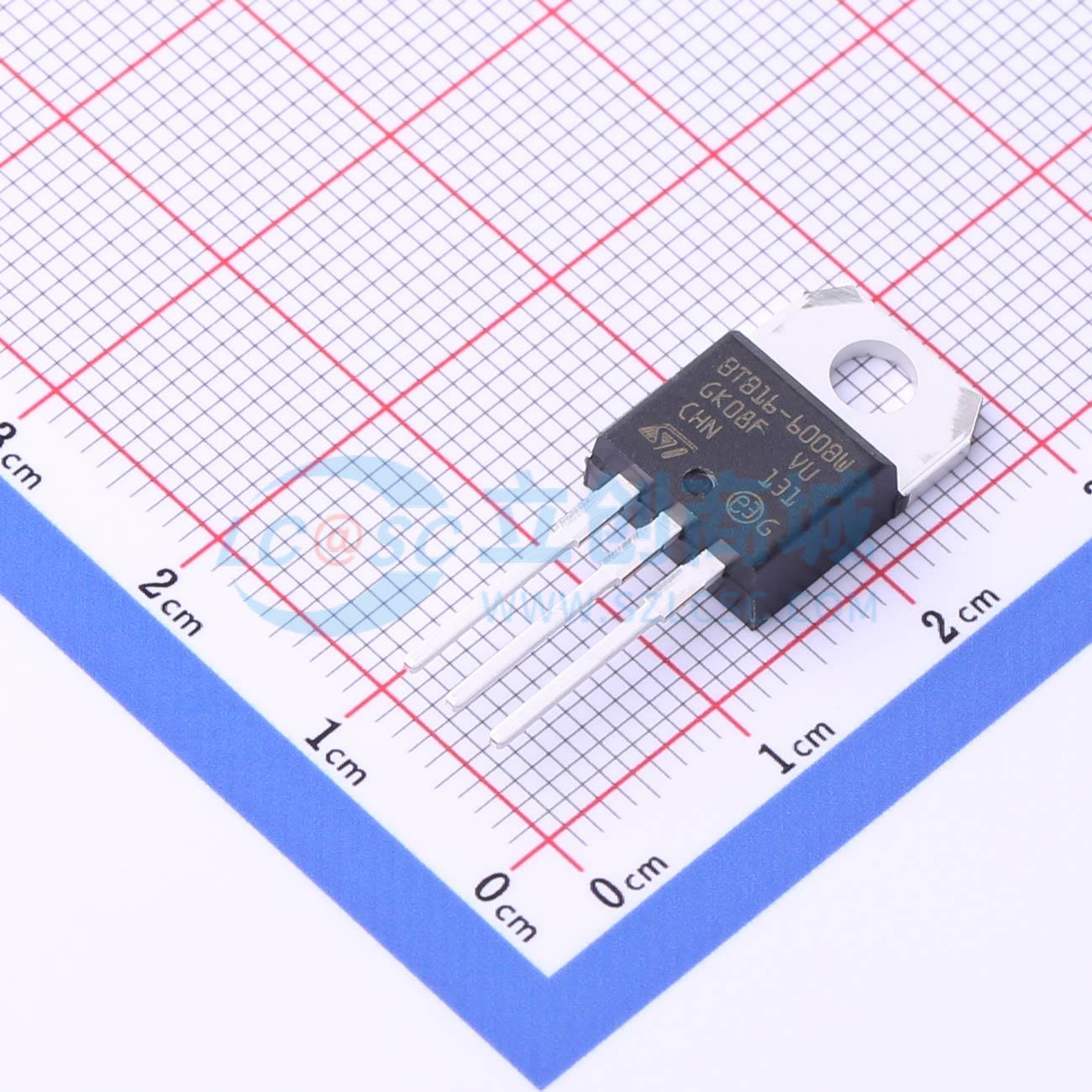

温馨提醒：图片仅供参考，商品以实物为准
BTB16-600BWRG
1个双向可控硅 600V 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTB16-600BWRG
- 商品编号
- C669873
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 160A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA16、BTB16、T1610、T1635和T1650系列双向可控硅有通孔或表面贴装封装，适用于通用市电交流开关。它们可用于静态继电器、加热调节或感应电机启动电路等应用中的开关功能，也推荐用于调光器和家电电机调速器中的相位控制操作。Snubberless™版本因其高换向性能，特别推荐用于感性负载。通过使用内部陶瓷垫，Snubberless™系列提供符合UL标准（文件参考：E81734）的绝缘接线片（额定值为2500 VRMS）。
商品特性
- 中等电流双向可控硅
- 采用夹片键合，热阻低
- 绝缘BTA采用低热阻绝缘陶瓷
- 高换向能力（4象限）或很高的换向能力（3象限，Snubberless™）
- BTA系列通过UL1557认证（文件参考：81734）
- 封装符合RoHS（2002/95/EC）标准
- BTA系列绝缘接线片额定值为2500 VRMS
应用领域
- Snubberless™版本特别推荐用于感性负载
- 静态继电器、调光器和家电电机调速器中的开关或相位角功能
- 通用市电交流开关
- 加热调节或感应电机启动电路中的开关功能
- 调光器和家电电机调速器中的相位控制操作
