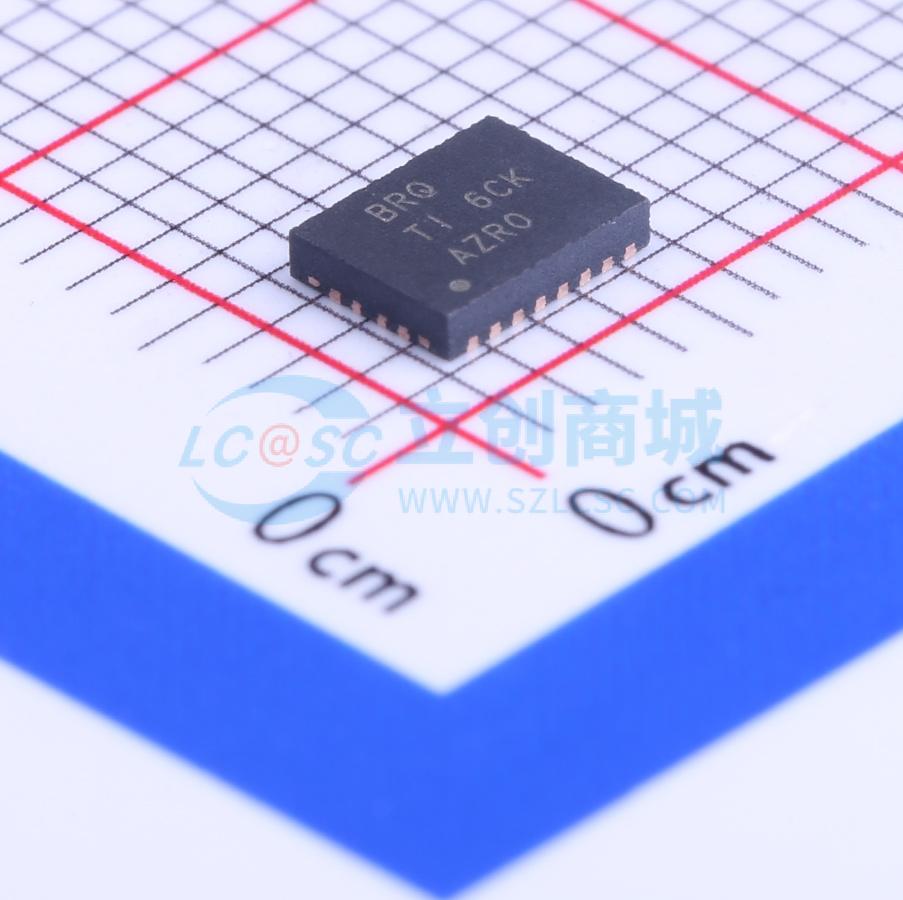

温馨提醒：图片仅供参考，商品以实物为准

BQ24070RHLR

单芯片锂离子充电及系统电源路径管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24070 具有电源路径、稳压输出为 4.4V 的单节 2A 锂离子线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24070RHLR
商品编号: C6514
商品封装: QFN-20-EP(3.7x4.7)
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

bq24070和bq24071是高度集成的锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。bq24070/1在单个单片器件中提供直流电源（交流适配器）电源路径管理，具备自动电源选择、功率FET和电流传感器、高精度电流和电压调节、充电状态指示以及充电终止功能。 bq24070/1在为系统供电的同时可独立为电池充电。此特性减少了电池的充放电循环次数，实现了正确的充电终止，并允许系统在电池组缺失或有故障的情况下运行。该特性还允许系统在电池组深度放电时通过外部电源立即开启。该IC设计旨在当交流适配器或电池有可用电源时，为系统持续供电。 MODE引脚用于选择输入电源的优先级。若某一输入电源不可用，则选择电池作为电源。当MODE引脚为高电平时，bq24070/1尝试以ISET1引脚设置的充电速率从输入电源充电。当MODE引脚为低电平时，bq24070/1默认以该充电速率通过USB充电。此特性允许使用单个连接器（迷你USB电缆），主机可根据所连接的电源（交流适配器或USB端口）对MODE引脚进行编程。

商品特性

3.5 mm×4.5 mm小型QFN封装
专为基于单节锂离子或锂聚合物电池的便携式应用设计
集成动态电源路径管理（DPPM）特性，允许交流适配器同时为系统供电和为电池充电
电源补充模式允许电池补充交流输入电流
自动电源选择（交流适配器或电池）
支持高达2安培的总电流
具备用于充电控制的热调节功能
充电状态输出，可用于LED或系统接口，指示充电和故障状态
具备反向电流、短路和热保护功能
电源正常状态输出
系统输出调节电压有4.4 V和6 V可选

应用领域

智能手机和个人数字助理（PDA）
MP3播放器
数码相机和手持设备
网络设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~16V
	最大充电电流	1.5A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	1mA
