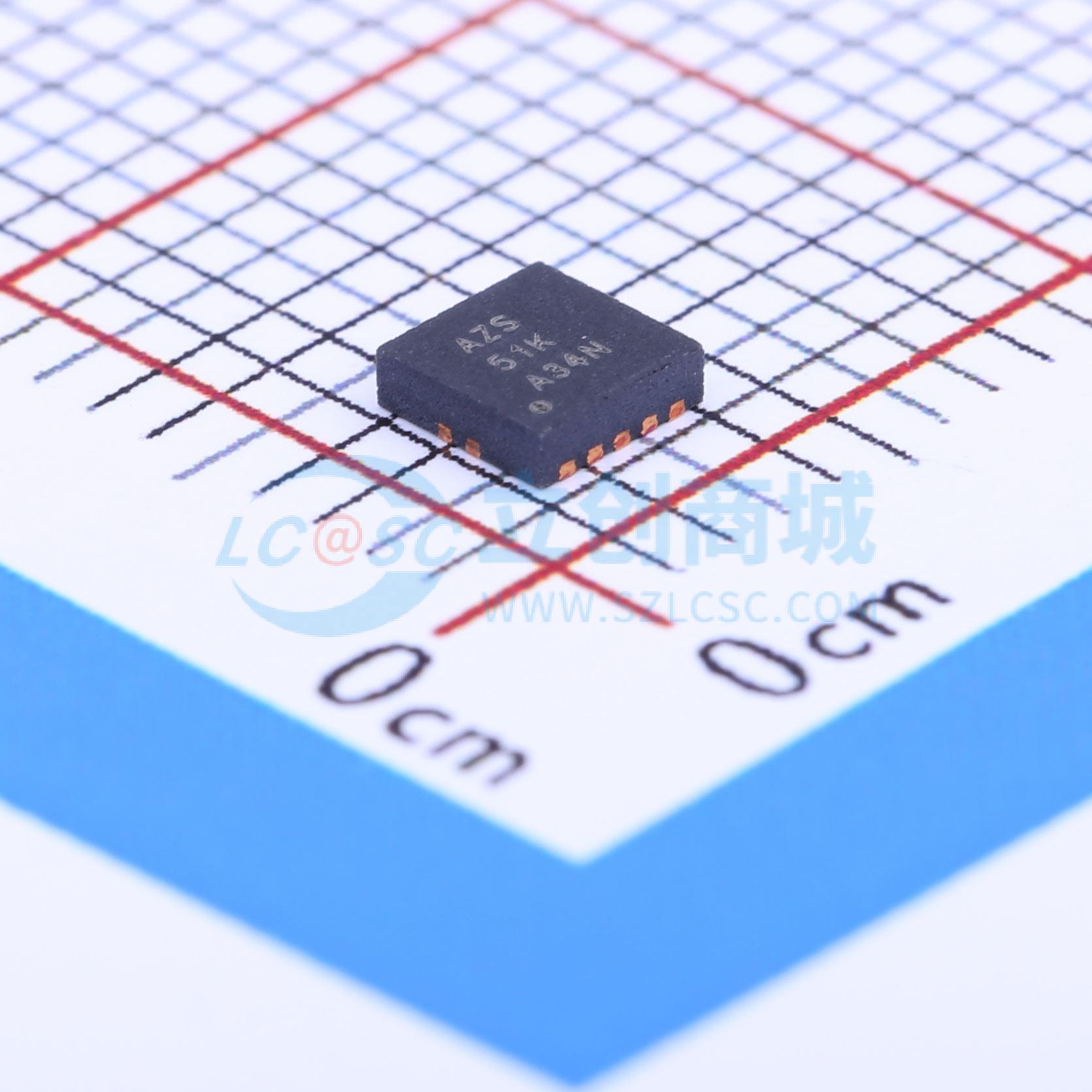

温馨提醒：图片仅供参考，商品以实物为准

BQ24020DRCR

单芯片锂离子和锂聚合物充电器IC，具备自主式USB端口和交流适配器电源管理功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24020 具有充电使能和温度感应功能的双输入 USB/交流适配器单节锂离子电池充电器，采用 QFN-11 封装
品牌名称: TI(德州仪器)
商品型号: BQ24020DRCR
商品编号: C11347
商品封装: WSON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

bqTINY-II系列是高度集成、灵活的锂离子线性充电和系统电源管理器件，适用于空间受限的充电器应用。在单个单片器件中，bqTINY-II提供集成的USB端口和交流适配器电源管理，具备自动电源选择、功率FET和电流传感器接口、高精度电流和电压调节、充电状态指示以及充电终止功能。 bqTINY-II会自动选择USB端口或交流适配器作为系统的电源。在USB配置下，主机可从100 mA或500 mA两种预设充电速率中选择。在交流适配器配置下，可通过一个外部电阻设置系统或充电电流。 bqTINY-II分三个阶段对电池进行充电：预充、恒流和恒压。充电基于最小电流终止。内部充电定时器为充电终止提供备用安全保障。如果电池电压降至内部阈值以下，bqTINY-II会自动重新开始充电。当两个电源都断开时，bqTINY-II会自动进入睡眠模式。 bqTINY-II的不同版本提供许多额外功能。这些功能包括用于检测冷热电池组的温度传感器输入、指示输入电源存在的电源正常输出（PG）、用于禁用或启用充电过程的TTL电平充电使能输入（CE），以及用于禁用或启用快速充电定时器和充电终止的TTL电平定时器和 taper 检测使能输入（TTE）。

商品特性

3 mm x 3 mm MLP小型封装
具备自动电源选择功能，可通过交流适配器或USB为系统充电和供电
集成USB控制，充电速率可选100 mA和500 mA
非常适合空间受限的便携式应用中，单节锂离子或锂聚合物电池组的低压差充电器设计
集成功率FET和电流传感器，支持交流适配器高达1 A的充电应用
带安全定时器的预充调节
电源正常（交流适配器存在）状态输出
可选的充电前后电池温度监测
自动睡眠模式，实现低功耗

应用领域

个人数字助理（PDA）
MP3播放器
数码相机
互联网设备
智能手机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	5uA
